Принцип действия
- Основан на измерении угла полного внутреннего отражения при прохождении света через границу раздела двух прозрачных сред с разными показателями преломления, одна из которых измеряемое жидкое или твердое вещество, а другая измерительная призма.
- Анализируемая жидкость наносится на поверхность измерительной призмы и плотно прижимаются осветительной призмой. Твердый образец притирается к измерительной призме через контактную иммерсионную жидкость и прикрывается осветительной призмой для уменьшения интенсивности постороннего света. Температура измерительной призмы контролируется внешним цифровым термометром, выполняющим роль аналого-цифрового преобразователя.
- В процессе измерений анализируемое вещество освещается источником света через осветительную призму. При этом образуется граница света и тени соответствующая предельному углу преломления системы двух сред: измерительная призма с высоким показателем преломления и измеряемое вещество с меньшим показателем преломления.
Положение границы света и тени зависит от показателя преломления измеряемого вещества, и для разных веществ оно разное. В процессе измерения выполняется наведение перекрестья на границу раздела света и тени в смотровом поле, которое осуществляется вручную и связано с перемещением визуальной шкалы рефрактометров, наблюдаемой через окуляр. Визуальная шкала рефрактометров проградуирована непосредственно в значениях показателя преломления nD и массовой доли сахарозы в водных растворах % Brix.
Основные функции
- Измерение жидких и вязких образцов, независимо от их вязкости
- Возможно измерение пленок и твердых образцов, имеющих хотя бы одну гладкую сторону
- Широкий диапазон измерений от nD 1,3000 до 1,7200 и от 0 до 95 %Brix
- Считывание измеренных значений через окуляр
- Встроенный термометр
- Шланговые соединения для регулирования температуры с помощью циркуляционного термостата
- Прочный корпус и простота использования
- Отображение температуры на светодиодном дисплее

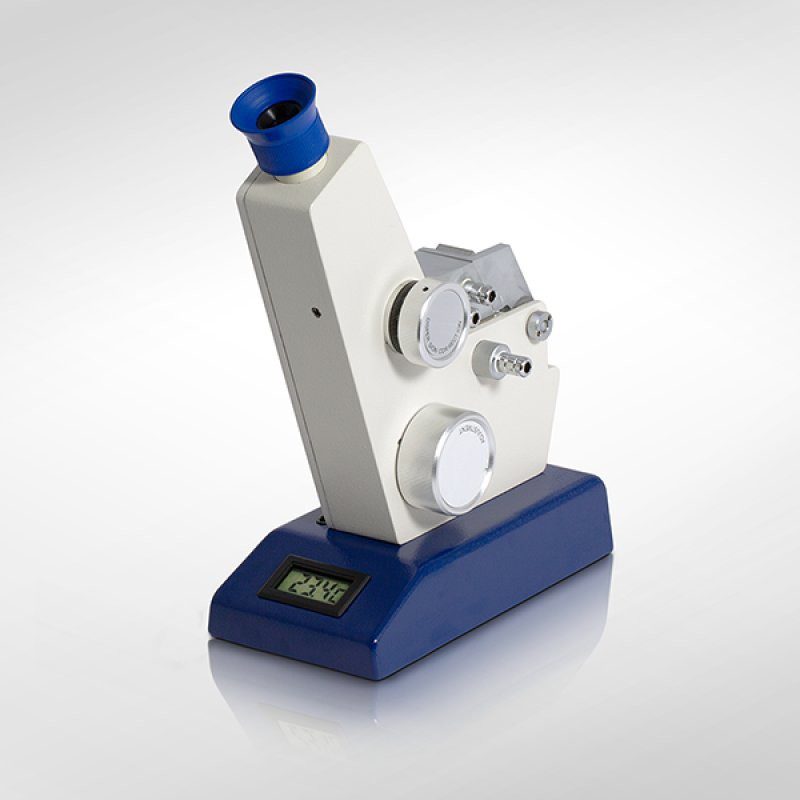

- В рефрактометре модели AR4 результат измерения считывается через окуляр по шкале в смотровом поле.
- С помощью рефрактометров можно определять среднюю дисперсию nF — nC и число Аббе в диапазоне температур от 0 до +70 °С.
Применение
- Рефрактометр AR4 предназначен для анализа жидких прозрачных образцов, содержащих сахарозу, порошкообразных и пастообразных образцов (ореховое масло, стручковый джем, неочищенное масло), жидких образцов с содержанием твердых веществ (сладкая желатиновая стручковая паста), а также образцов из стекла, пластика, пленок и полимерных материалов. Для измерения жидких образцов рефрактометры могут использоваться с проточной кюветой с воронкой или для насоса. При этом образец будет непрерывно протекать через поверхность измерительной призмы.
- Рефрактометры модели AR4 являются визуальными приборами и оснащены функцией «автоматической температурной компенсации» (АТС), что позволяет проводить измерения независимо от температуры окружающей среды для образцов с различной температурой в установленном температурном диапазоне.
- Рефрактометры модели AR4 применяются для анализа как низкотемпературных, так и высокотемпературных образцов в широком температурном диапазоне.
Корпус рефрактометров изготовлен из листового алюминия и опломбирован от несанкционированного проникновения.
