Чистые зоны Lamsystems
Чистая зона – это локальная пространственная конструкция, построенная и используемая таким образом, чтобы свести к минимуму поступление, выделение и удержание частиц внутри зоны. Применяются в различных областях: фармацевтика, микроэлектроника, аэрокосмос, пищевая промышленность.
Информационная поддержка По всем возникающим вопросам
Сервисное обслуживание Диагностика, калибровка, поверка, расходные материалы
Доставка по РФ Транспортная компания, самовывоз, транспорт нашей компании
Преимущества:
- Могут использоваться как в «чистом», так и в обычном помещении.
- Компактность чистых зон позволяет размещать их практически в любом помещении.
- По уровню чистоты воздуха зоны соответствуют чистым помещениям, но являются значительно более экономичным решением.
- Чистые зоны мобильны – их можно использовать там, где это необходимо в данный момент (сборно-разборные конструкции модульного типа).
Варианты исполнения по ГОСТ Р ИСО 146.
Конструктивные решения:

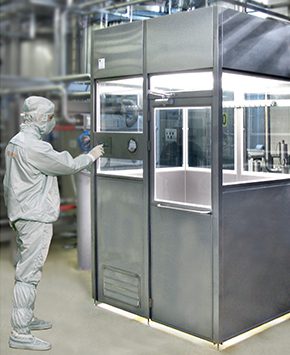

- Перемещаемые чистые зоны. Чистые зоны могут быть изготовлены в мобильном варианте, когда существует возможность ее перемещения внутри помещения, где она установлена. Обязательна проверка герметичности уплотнения фильтров после перемещения.

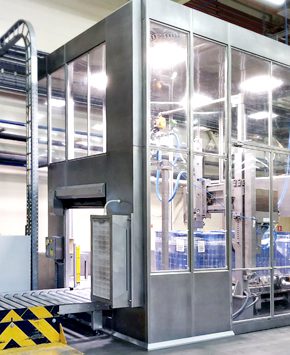

- Стационарные чистые зоны. Чистые зоны могут быть изготовлены в стационарном варианте, когда их конструкции жестко крепятся к полу, стенам, потолку или другим силовым конструкциям помещения. Стационарная чистая зона может быть надстроена или интегрирована в различное специализированное технологическое оборудование.
Варианты исполнения по ГОСТ Р ИСО 14644-1:
- Класс чистоты 5(6) ИСО.
- Класс А(В) по ГОСТ Р ИСО 52249.
- Класс чистоты 7 ИСО.
- Класс С(D) по ГОСТ Р ИСО 52249.
Особенности:
- Потолок состоит из сплошного набора фильтровентиляционных модулей.
- Чистота внутри рабочего пространства обеспечивается путем выдавливания загрязнений однонаправленным потоком очищенного воздуха, так называемый «эффект воздушного поршня».
- По периметру потолка закреплены ограждающие конструкции, не доходящие до уровня пола.
- Все сочленения изделия уплотнены химически стойкой резиной или герметизированы полиуретановым герметиком, предназначенным для работы в чистых помещениях.
- Чистая зона может иметь необходимое количество дверей для прохода внутрь оператора или провоза какого-либо продукта, с которым работает оператор – в случае использования жестких ограждающих материалов.
Состав чистой зоны:
- Фильтровентиляционные модули (ФВМ). Основным элементом любой чистой зоны является фильтровентиляционный модуль(ФВМ).Путем принудительной рециркуляции через НЕРА-фильтр фильтромодуль очищает воздух, который затем подается в рабочую зону.
- Ограждающие конструкции или направляющие элементы .Формируют рабочее пространство чистых зон и изолируют его от окружающей среды. Конструктивно они представляют собой металлический каркас с закрепленными на нем панелями. Панели могут быть выполнены из закаленного стекла, окрашенного металла или их комбинаций. Также в качестве ограждающих конструкций может использоваться завеса из ПВХ-ламелей, обладающих антистатическими свойствами. В ограждающих конструкциях предусматривается необходимое количество дверей, проемов, окон, ворот для прохода персонала и перемещения оборудования.
- Система освещения.
- Система ультрафиолетовой обработки.
- Система мониторинга чистоты воздушной среды. Дополнительно чистая зона может быть оснащена системой мониторинга чистоты воздушной среды.
