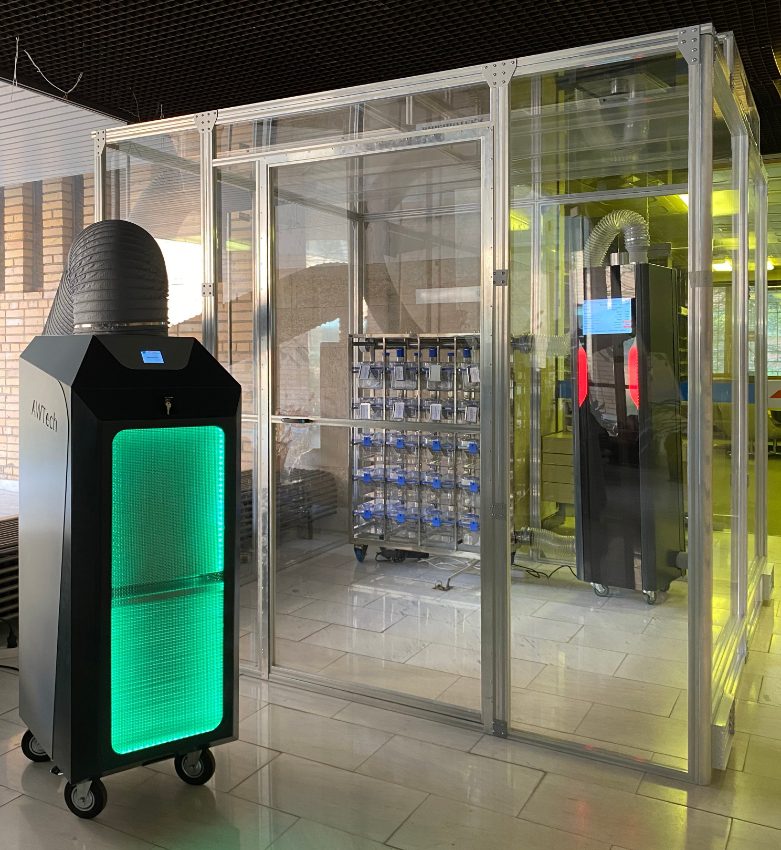

Фильтровентиляционный модуль ФВМ представляет собой мобильное устройство, подключенное к электросети, забирающее посредством вентилятора из помещения воздух, который проходя через систему HEPA фильтрации ультрафиолетовых облучателей подвергается очистке от пыли и аэрозолей. Очищенный воздух направляется в чистую зону, изолированную ограждающими конструкциями. Необходимый перепад давлений в чистых зонах достигается за счет регулировки расхода подаваемого в изолированное помещение воздуха.
Фильтровентиляционный модуль АВТех ФВМ применяется в технологии «чистых» помещений для реализации принципов вытесняющего потока и/или перепада давления (ГОСТ Р ИСО 14644-4). Модуль устанавливается в комплексах и/или системах локальной вентиляции устройств с контролируемой воздушной средой, локальных чистых зонах и др. ФВМ обеспечивает создание потока очищенного воздуха до 1120 м3/час при нормальных условиях (20°С, 101,3 кПа) и создания избыточного давления на выходе из модуля от 50 до 100 Па. Показатели содержания твердых частиц на выходе модуля соответствуют паспортным данным применяемых фильтров тонкой очистки.
Основные преимущества:
- Конструкция модуля предусматривает возможность работы в режиме рециркуляции (полной или частичной) воздуха обслуживаемого объекта с регулируемыми отводом отработанного воздуха и/или забором свежего воздуха в количестве не менее 30% от номинальной производительности модуля.
- Фильтровентиляционный модуль с УФ облучателем, с подключением к вентиляционной системе помещения или к модульному укрытию – позволяет создать избыточное давление в рабочей зоне и тем самым обеспечивает защиту технологического процесса.
- ФВМ может комплектоваться УФ облучателем для обеззараживания воздуха, который дезинфицирует воздух и убивает до 99,99% вредных микроорганизмов, живущих в помещении.
- Эффективность модуля основана на использовании HEPA – фильтров и ламп жесткого УФ-излучения — являющегося губительным для любых живых организмов.
- Лучи от УФ ламп не попадают в помещение, что позволяет использовать модуль в присутствии людей. ФВ рециркулятор производит забор воздуха из помещения, производит двух-ступенчатую фильтрацию (G4+H13), далее ультрафиолетовое обеззараживание воздуха, с последующим выбросом через воздухораспределитель.

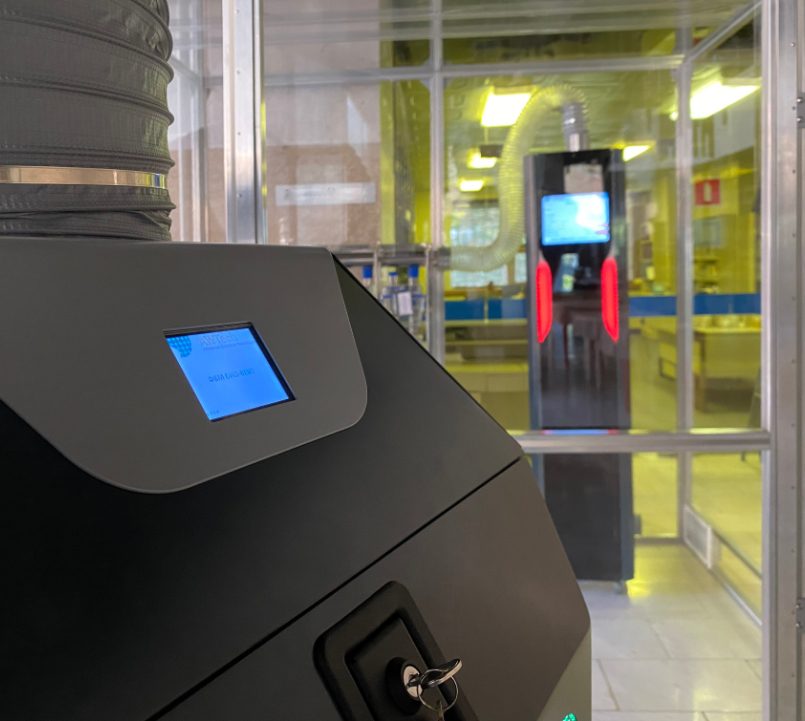

- Сенсорная панель управления с программируемым микропроцессорным контроллером.
- Система бесконтактной смены фильтров.
- Внутренние воздуховоды и распределительные решетки сделаны из нержавеющей стали.
- Фильтровентиляционные модули предназначены для постоянной продолжительной работы: циклы продолжительностью не менее 5000 часов, в зависимости от состояния фильтров тонкой очистки.
- Забор воздуха может происходить как из помещения, в котором расположен модуль, так и из обслуживаемого устройства, включая режимы рециркуляции с отводом отработанного и/или подачей свежего воздуха.
- Уровень шума не превышает 80 дБ.
Эксплуатация:
- Фильтро-вентиляционный модуль ФВМ предназначен для эксплуатации в закрытых помещениях с параметрами окружающего воздуха: температура от 15 до 35°С, относительная влажность от 30 до 80%.
В качестве сопрягаемых устройств могут выступать:
- Системы вентиляции изолированных помещений;
- Закрытые и открытые пленочные конструкции;
- Навесы и боксы с однонаправленным потоком воздуха;
- Боксы и шкафы с рециркуляцией и забором воздуха из помещения;
- Устройства регулирования влажности и/или температуры воздушного потока модуля;
- Устройства контроля и управления верхнего и/или одного по отношению к модулю уровня.
Рекомендуется использование модулей с фильтрами тонкой очистки с забором воздуха из помещений класса по ГОСТ ИСО 14644-1-2002:
- E11 из помещений класса 6-9;
- H13 из помещений класса 5-8;
- H14 из помещений класса 4-6.
Управление:
- Блок автоматического управления модулем реализован на базе одноплатного компьютера с программным обеспечением для автоматического управления модулем.
- Реализован контроль измеряемых параметров на соответствие заданным и допустимым значениям;
- Расчет и передача на исполнительные механизмы управляющих воздействий;
- Передача данных осуществляется по открытому коммуникационному протокола MODBUS с передачей данных через последовательные линии связи RS-485 или MODBUS TCP (варианты на стадии ТП).
- Сигнализация о выходе контролируемых параметров за допустимые пределы на клеммы «сухой контакт» (расход воздуха, перепад давления на фильтре, взаимодействие с устройствами ввода и вывода информации)
- Передача сигнала — давление воздуха на выходе из модуля;
- Световая индикация на передней панели фильтро-вентиляционного модуля ФВМ-1 сообщает оператору о загрязнении фильтра:
- синий – нормальная работа;
- красный – необходима замена фильтра.
Сервисное обслуживание:
Конструкция модуля предусматривает возможность замены блоков и фильтров в блоках «вентилятор-фильтр» по месту эксплуатации силами специалистов, обслуживающих вентиляционные системы. Ремонт блоков предусматривается на предприятии – изготовителе или уполномоченных им организаций.
Деконтаминация и дезинфекция:
- При использовании модуля в биотехнологических процессах и необходимости периодической дезинфекции предусмотрено место временной установки источника паров дезинфицирующего вещества (формальдегида) и возможность циркуляции воздуха в пределах фильтровентиляционного модуля с последующей продувкой в вытяжную систему местных отсосов эксплуатирующего предприятия.
- Внутренние элементы модуля, непосредственно контактирующие с проходящим воздушным потоком, выдерживают дезинфекционную обработку парами формальдегида.
- Наружные поверхности модуля выдерживают обработку дезинфицирующими средствами:
- 6%-й водный раствор перекиси водорода;
- дезинфицирующими препаратами типа «АЛМАДЕЗ» или аналогичные.
Квалификация (валидация):
Для модуля разработана программа квалификационных (валидационных) работ. Повторную валидацию при эксплуатации рекомендовать проводить не реже одного раза в год и при каждой замене блоков или фильтров.
Хранение:
При длительной остановке модуля патрубки воздуховодов и заборная решетка закрываются заглушками. Хранение модуля и транспортировка должны осуществляться при темперах от +5 до +45°с и относительной влажности не более 85%.
Внимание: по умолчанию фильтро-вентиляционный модуль ФВМ поставляется без УФ облучателя. В случае необходимости установки УФ облучателя, пожалуйста, укажите это при заказе.
