HI 1131P включает в себя термостойкое стекло, сферическую мембрану, стеклянный корпус, одинарную керамическую мембрану, двойной солевой мостик, а также возможность заправки 3,5М раствором KCl.
Особенности:
- Термостойкое стекло. Измерение рН при очень высоких температурах вредит чувствительной стеклянной мембране и сокращает срок ее службы. рН электрод из стекла общего назначения имеет сопротивление 100 мегаОм при 25°С, в то время как сопротивление термостойкого стекла приблизительно 400 мегаОм при 25°С. При повышенных температурах сопротивление HI 1131B снижается приблизительно до уровня сопротивления электрода из стекла общего назначения. HI 1131В подходит для применения в температурном диапазоне от 0 до 100°С.
- Сферическая мембрана. Сферическая мембрана применяется для общего назначения. Другие формы мембраны включают проникающую коническую и плоскую для измерения поверхности.
- Стеклянный корпус. Стеклянный корпус идеален для лабораторного применения. Стекло стойко к различным агрессивным средам и легко очищается. Стеклянный корпус также способствует быстрой теплопередаче на внутренний электрод сравнения. Напряжение, генерируемое электродом сравнения, зависит от температуры. Чем быстрее электрод достигает равновесия, тем стабильнее потенциал электрода сравнения.
- Электрод сравнения с двойным солевым мостиком и одной диафрагмой. HI 1131B сконструирован с двойным солевым мостиком . Есть рН электроды с одинарным или двойным солевым мостиком. Ниже дано полное описание отличий. Солевой мостик – неотъемлемая часть электрического контура. Для устойчивого сигнала движение ионов должно осуществляться через солевой мостик. Снаружи электрод сравнения имеет одинарную керамическую диафрагму. Керамика – пористый материал, который легко сплавляется со стекленным корпусом и имеет близкий коэффициент расширения. Проницаемость одинарной керамической диафрагмы 15-20 мл/час. Другие типы солевых мостиков, изготовленные из иных материалов, позволяют добиться более высоких значений проницаемости.
- Заполняемый электрод. HI 1131B – заполняемый электрод. Для рН электрода с двойным солевым мостиком для заполнения используется 3,5М раствор KCl. Этот раствор не содержит серебра в отличие от электрода с одинарным солевым мостиком. Отсутствие серебра предотвращает образование осадка на солевом мостике и его засорение. Засорение солевого мостика приводит к дрейфу экспериментальных данных.
- BNC. BNC + Pin разъем. В HI1131P используется BNC + Pin разъем. BNC разъем универсальен и датчик с таким разъемом может использоваться на любом рН метре с BNC разъемом. Рin разъем позволяет использовать функцию CAL Check на следующих настольных рН-метрах: HI 122, HI 123, HI 221, HI 222, HI 223, HI 2221, HI 2222 и HI 2223.

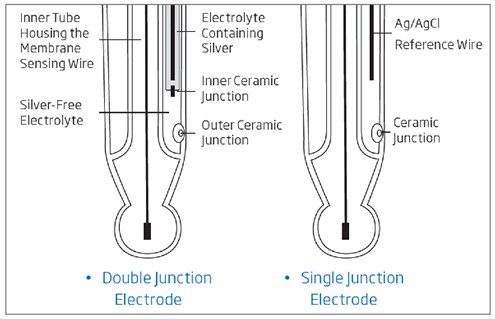

Сравнение электродов с одинарным и двойным солевым мостиком:
В электроде с одинарным солевым мостиком используется раствор для заполнения, содержащий 3,5М KCl + AgCl, например HI 7071. В электродах с двойным солевым мостиком обычно используется раствор HI 7082, содержащий 3,5М KCl. Обычно в электродах используется одинарный солевой мостик. Как изображено на рисунке выше, у таких электродов лишь одинарный солевой мостик, отделяющий электрод сравнения от исследуемого раствора. В более агрессивных условиях, например, при высоком давлении, высокой температуре, в сильно кислой или щелочной среде, направление потока электролита через солевой мостик часто изменяется на противоположное, что приводит к поступлению исследуемого раствора в электрод сравнения. Если это не остановить, то электрод сравнения окажется загрязненным, что приведет к некорректной работе электрода. Другая потенциальная опасность для электрода с одним солевым мостиком – это засорение диафрагмы из-за выпадения осадка хлорида серебра. Серебро может легко выпадать в осадок, если образцы содержат трис буфер или тяжелые металлы. Когда электролит вступает в контакт с исследуемым образцом, некоторое количество AgCl выпадает на внешней стороне солевого мостика. Данные с такого датчика будут дрейфовать.
