Измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ−12м»

Предназначен для измерения температуры контактным способом с использованием датчиков температуры − термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей (ТП) с учётом индивидуальных статических характеристик (ИСХ) или номинальных статических характеристик (НСХ) преобразования.

Информационная поддержка По всем возникающим вопросам

Сервисное обслуживание Диагностика, калибровка, поверка, расходные материалы

Доставка по РФ Транспортная компания, самовывоз, транспорт нашей компании

Измеритель температуры «Термоизмеритель ТМ-12м» выпускается взамен известного и хорошо зарекомендовавшего себя во многих отраслях промышленности и лабораториях метрологического контроля управлений Ростехрегулирования измерителя температуры «Термоизмеритель ТМ-12».

Измеритель температуры используется:

Для точного измерения температуры объектов.
Для измерения характеристик температурных полей, при аттестации климатического оборудования, в т.ч. выпускаемых термостатов АТ-1 и АТ-2;
для преобразования в температуру сопротивлений ТС, с использованием НСХ по ГОСТ 6651 при их градуировке, калибровке, поверке.
Для преобразования в температуру термоэлектродвижущей силы (ТЭДС) ТП, с использованием НСХ по ГОСТ Р 8.585 при их градуировке, калибровке, поверке.

Измеритель температуры применяется:

Для контроля температуры и определения характеристик температурных полей объектов и процессов в научно-исследовательских институтах, в медицинских, санитарно-эпидемиологических и экологических учреждениях, на предприятиях пищевой промышленности, машиностроения, теплоэнергетики и других отраслей промышленности.
При выполнении работ по аттестации климатического испытательного оборудования, поверке и калибровке термометров сопротивления в лабораториях метрологического контроля управлений Ростехрегулирования и иных предприятий.
В качестве рабочего эталона единицы температуры 3-его разряда в диапазоне температур от минус 50 °С до 200 °С, например при поверке термопреобразователей сопротивления классов допуска АА, А, В, С ГОСТ 6651-2009 по ГОСТ 8.461-2009, термометров жидкостных стеклянных ГОСТ 28498-90 по ГОСТ 8.279-78 и т.п.

Особенности:

Измеритель температуры имеет 12 каналов для измерения температуры. Результаты измерения температуры всех 12 каналов привязаны к одному моменту времени и одновременно отображаются на экране дисплея. Все результаты измерений посылаются во внешнее устройство через последовательный интерфейс RS-232С либо универсальный последовательный интерфейс USB (стандарт USB 1.1).
При измерении температуры с учетом ИСХ ТС: (модификации «Термоизмеритель ТМ-12м.2», «Термоизмеритель ТМ-12м.4», «Термоизмеритель ТМ-12м.5»). В качестве первичных преобразователей температуры, подключаемых к измерительным каналам, используются платиновые ТС по ГОСТ 6651 с номинальным сопротивлением 100 Ом.
12 ТС входят в комплект поставки каждого измерителя температуры. ИСХ для каждого ТС определены при градуировке на заводе-изготовителе и хранятся в памяти измерителя температуры.
При измерении температуры с учетом НСХ ТС: (модификации «Термоизмеритель ТМ-12м.4»,«Термоизмеритель ТМ-12м.5»)
В памяти измерителя температуры хранятся НСХ 9-ти типовТС по ГОСТ 6651.
При измерении температуры с учетом ИСХ ТП:(модификация «Термоизмеритель ТМ-12м.5»). Измерения температуры возможно с использованием трех ИСХ ТП, которые формируются самим пользователем.
При измерении температуры с учетом НСХ ТП: (модификация «Термоизмеритель ТМ-12м.5»). В памяти измерителя температуры хранятся НСХ 8-ми типов ТП по ГОСТ Р 8.585: M, K, L, J, T, S, N, B.
При работе с ТП осуществляется автоматическая компенсация температуры свободных концов, компенсационный ТС расположен в непосредственной близости к месту подключения ТП.

Измеритель температуры позволяет осуществить сбор заданного количества результатов измерений через заданный интервал времени (мониторирование) и сохранение этих результатов в энергонезависимой памяти прибора. Память, отведенная для данных мониторинга, позволяет записать не менее 40 000 результатов измерения для каждого из 12 каналов. Данные мониторинга сохраняются при выключении измерителя температуры и в дальнейшем могут быть переданы во внешнее устройство. Прибор обеспечивает измерение температуры на объектах, удаленных от него на расстояние до 100 м. Измеритель температуры позволяет измерять активное сопротивление и напряжение (ТЭДС). Графический дисплей позволяет наглядно, удобно и в большем объёме предоставлять информацию для пользователя в процессе работы.

Исполнение:

«Термоизмеритель ТМ-12м» выполнен в виде настольного переносного прибора.
На передней панели пластмассового корпуса прибора находятся:
Графический дисплей;
Клавиатура (5 клавиш);
Световой индикатор сети.
На задней панели корпуса располагаются:
Клавиша СЕТЬ;
Сетевая приборная вилка с предохранителем;
12 разъёмов для подключения ТС с обозначением номеров каналов;
Разъём интерфейса RS-232C;
Разъём интерфейса USB;

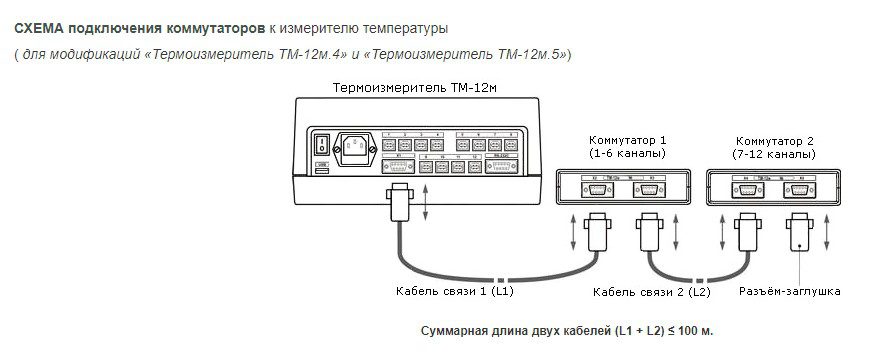

Разъём для подключения кабеля связи с коммутатором
(для модификаций «Термоизмеритель ТМ-12м.4» и «Термоизмеритель ТМ-12м.5»).
С одной стороны корпуса коммутатора расположены:
Разъём для связи с прибором;
Разъём для связи со вторым коммутатором.
С противоположной стороны расположены:
6 разъёмов для подключения ТС с обозначением номеров каналов (для модификации «Термоизмеритель ТМ-12м.4»);
6 разъёмов для подключения ТС и 6 разъёмов для подключения ТП с обозначением номеров каналов (для модификации «Термоизмеритель ТМ-12м.5»). Коммутатор выполнен в пластмассовом прямоугольном корпусе.

Модификации:

Термоизмеритель ТМ-12м.2.
Термоизмеритель ТМ-12м.4.
Термоизмеритель ТМ-12м.5.

Дополнительное оборудование:

Блок выравнивающий БВ-1.

Гарантийный срок — 2 года.

Количество каналов измерения: 12;
Диапазон измерения температуры:
Для модификации «ТМ-12м.2», °С: от −50 до +200;
Для модификаций «ТМ-12м.4» и «ТМ-12м.5»:
С иcпользованием ТС согласно методике измерений ФР.1.32.2013.14806, °С: от −145 до +660;
С использованием ТС, входящих в комплект поставки, °С: от −50 до +200;
Для модификации «ТМ-12м.5» с использованием ТП, °С: от −270 до +1820;
Диапазон измерения ТЭДС, мВ: от −10 до +75;
Диапазон измерения сопротивления, Ом: от 40 до 180 и от 400 до 900;
Разрешение при индикации результатов измерений:
Температуры с использованием ТС, °С: 0,01;
Температуры с использованием ТП, °С: 0,1;
Сопротивления ТС, Ом: 0,001;
ТЭДС ТП, мВ: 0,001;
Время непрерывной работы, ч, не менее: 144;
Количество результатов измерений, сохраняемых в энергонезависимой памяти прибора в режиме мониторинга для каждого канала, не менее: 40 000;
Напряжение питания однофазным переменным током, В: 220;
Частота переменного тока, Гц: 50 ± 1;
Потребляемая электрическая мощность, В·А, не более: 2,5;
Габаритные размеры (ВхШхГ), мм, не более: 115х250х280;
Масса прибора, кг, не более: 3;
Условия эксплуатации:
Температура окружающего воздуха, °С: нормальная 20 ± 5; рабочая от +10 до +35;
Относительная влажность воздуха, %, не более: 75;
Атмосферное давление, кПа: от 84 до 106,7.
