Рекомендуемая область применения:
Ламинарные шкафы используются во всех отраслях промышленности, где существуют высокие требования к чистоте воздушной среды.
Данное оборудование может размещаться внутри существующих чистых помещений и чистых зон для создания локальных рабочих мест более высокого класса чистоты. Установленные в ряд ламинарные шкафы позволяют создать единую сборочную линию.

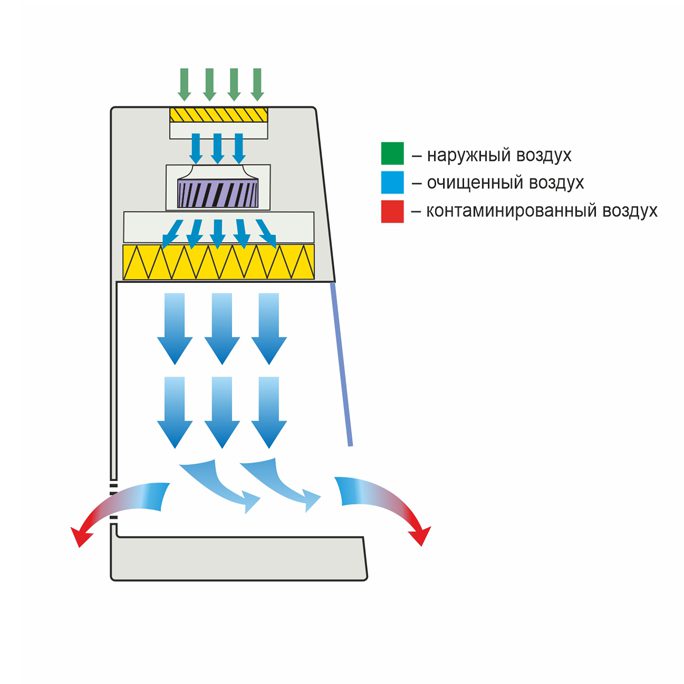

Бокс сконструирован таким образом, чтобы обеспечить защиту продукта (в т. ч. от перекрестной контаминации), удалить возникающие в процессе работы загрязнения с помощью вытесняемого из бокса воздуха. Это достигается созданием нисходящего однонаправленного воздушного потока внутри бокса.
Стандартное исполнение ламинарного шкафа
Рабочая камера
- лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- столешница Polystone;
- освещение рабочей камеры светодиодное;
- два основных блока розеток в рабочей камере бокса справа (подключены к питающей сети бокса);
- ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки.
Система очистки поступающего и удаляемого воздуха
- очистка воздуха, поступающего в рабочую камеру, происходит через фильтр предварительной очистки G4 и приточный НЕРА-фильтр Н14;
- для подачи воздуха в бокс установлены два вентилятора.
Выдвижной ящик для инструментов
- В нерабочем положении находится за пределами рабочей камеры, под ее основанием.
- У изделия артикул 1R-D.055-12.0 ящик оборудован подъемной заслонкой рабочего проема.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушных потоков;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение);
- индивидуальный предохранитель на блоки розеток, установленные в рабочей камере;
- кабель питания несъемный.
Элементы для проверки
- встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
Подставка
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колеса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
Основные технические характеристики ламинарного бокса
БАВнп-01-«Ламинар-С»-1,2 ФОТОН
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017 | по частицам размером больше или равным 0,5 мкм | 5 ИСО |
| по частицам размером больше или равным 5,0 мкм | ИСО М (20; ≥ 5 мкм);LSAPC 4,8 ИСО по ГОСТ ИСО 14644-1-2002 |
|
| Средняя скорость нисходящего воздушного потока в рабочей камере бокса | скорость, настроенная на предприятии-изготовителе, м/с | 0,4 |
| рекомендуемый диапазон скоростей для самостоятельной настройки, при котором гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с | 0,25-0,5 | |
| Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010 | H14 | |
| Класс предварительного фильтра по ГОСТ Р ЕН 779-2014 | G4 | |
| Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее | 1000 | |
| Уровень звукового давления на расстоянии 1 м от бокса, дБ(А), не более | 55* | |
* Уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3-4 дБ(А)).
Основные параметры и размеры ЛАМИНАРНОГО ШКАФА (БОКСА)
БАВнп-01-«Ламинар-С»-1,2 ФОТОН
| Артикул изделия | 1R-D.005-12.0 | 1R-D.055-12.0 |

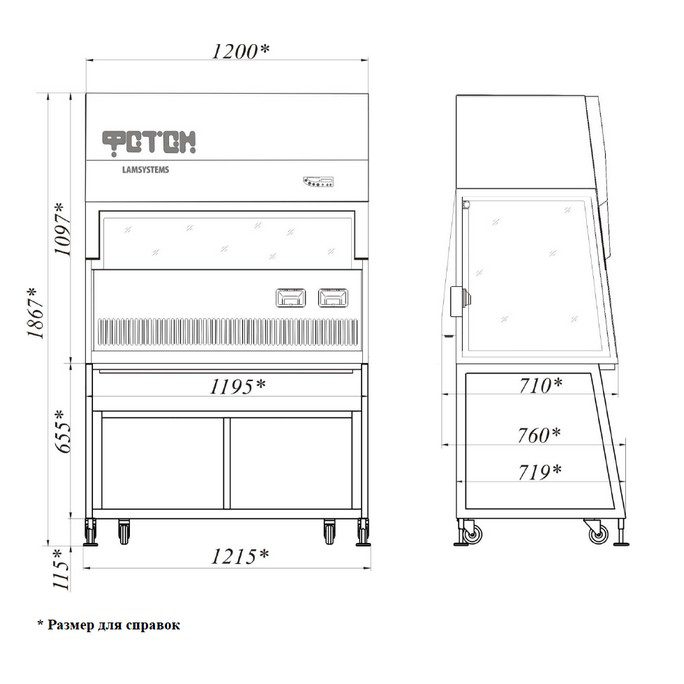

| Габаритные размеры бокса в сборе c подставкой, мм (ШхГхВ) | 1200х760х1870 | 1200х720х1890 |
| Размеры рабочей камеры, мм (ШхГхВ) | 1130х625х650 | |
| Масса бокса в сборе с подставкой (нетто), кг, не более | 162 | 164 |
| Мощность, потребляемая боксом (без учета нагрузки на встроенные блоки розеток), Вт, не более | 390 | |
| Суммарная максимально допустимая нагрузка на встроенные блоки розеток, Вт, не более | 1000 | |
| Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/ч | ≈790* | |
* Рассчитана по скорости нисходящего потока 0,4 м/с, настроенной на предприятии-изготовителе.
