Мельница ножевая РМ 120 – оборудование лабораторного класса, предназначенное для измельчения небольших партий материала крупностью до 20 мм.

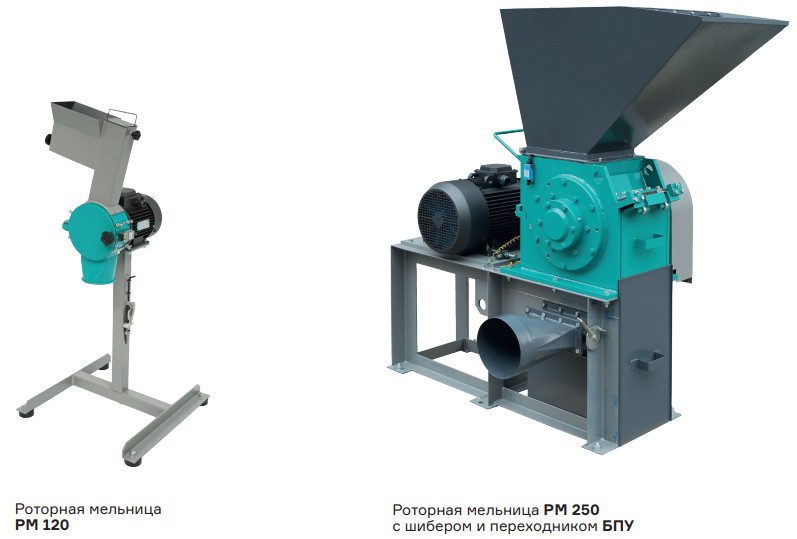

Модельный ряд серии
| ХАРАКТЕРИСТИКИ | РМ 120 | РМ 120М | РМ 250 |
|---|---|---|---|
| Размеры загрузочного окна бункера / шахты, мм | 125х190 / 60х60 | 200х60 / 60х60 | 250х510 |
| Крупность исходного материала, мм, не более | 20* | 20* | 100* |
| Размер отверстий разгрузочной решетки, мм | 0,8-20 | 0,8-20 | 2-50 |
| Размер частиц продукта измельчения при установке решетки с минимальными отверстиями, мм | 90%<0,5 | 90%<0,5 | 90%<2 |
| Производительность, кг/ч, не более* | 50 | 50 | 150 |
| Мощность электродвигателя, кВт | 1,5 / 1,1 | 1,5 / 1,1 | 7,5 |
| Напряжение питания, 50 Гц, В | 220 / 380 | 220 / 380 | 380 |
| Частота вращения ротора, об/мин. | 1500 | 1500 | 1000 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 850х550х1185 | 500х380х685 | 1525х585х1465 |
| Масса, кг | 46 | 48 | 460 |
| Материал ножей — инструментальная сталь | ХВГ, 9ХС, 40Х | ХВГ, 9ХС, 40Х | ХВГ, 9ХС |
| Модель пульта управления | МПУ1-01 / МПУ3-02 | МПУ3-11 |
*Зависит от физических свойств материала и размера отверстий разгрузочной решётки
ОТРАСЛИ ПРИМЕНЕНИЯ
Металлургическая
Пищевая
Химическая
Фармацевтическая

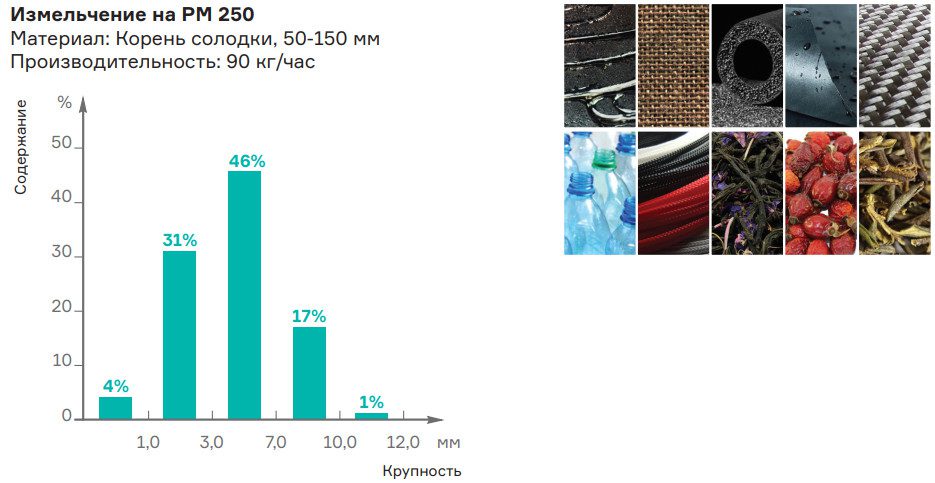

ПРИМЕРЫ ПРИМЕНЕНИЯ:
Теллурид висмута, углеродное волокно, ПВХ, полиэфирная смола, АБС пластик, CD, SIM-карты, нанотрубки, коллаген, резина, джут, ПАН-волокно, ткань, хлопок, каучук, силикон, воск, кора, цикорий, сухие грибы, чай
ПРЕИМУЩЕСТВА
- ЭФФЕКТИВНОСТЬ ИЗМЕЛЬЧЕНИЯ
Точность установки зазора между ножами корпуса и ротора обеспечивает сдвиговые деформации при измельчении. - РЕГУЛИРОВКА КРУПНОСТИ
Три способа изменения крупности продукта измельчения:
подбор размера отверстий разгрузочной решетки;
установка различного количества ножей корпуса;
изменение частоты вращения ротора. - БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ
Концевой микровыключатель исключает запуск с открытой крышкой. - ЛАБОРАТОРНОЕ ПРИМЕНЕНИЕ
Благодаря своим малым габаритам и энергоемкости, а также возможности изготовления с электродвигателем на 220 В, подходит для лабораторного применения. - КОМПЛЕКТАЦИЯ ПИТАТЕЛЕМ

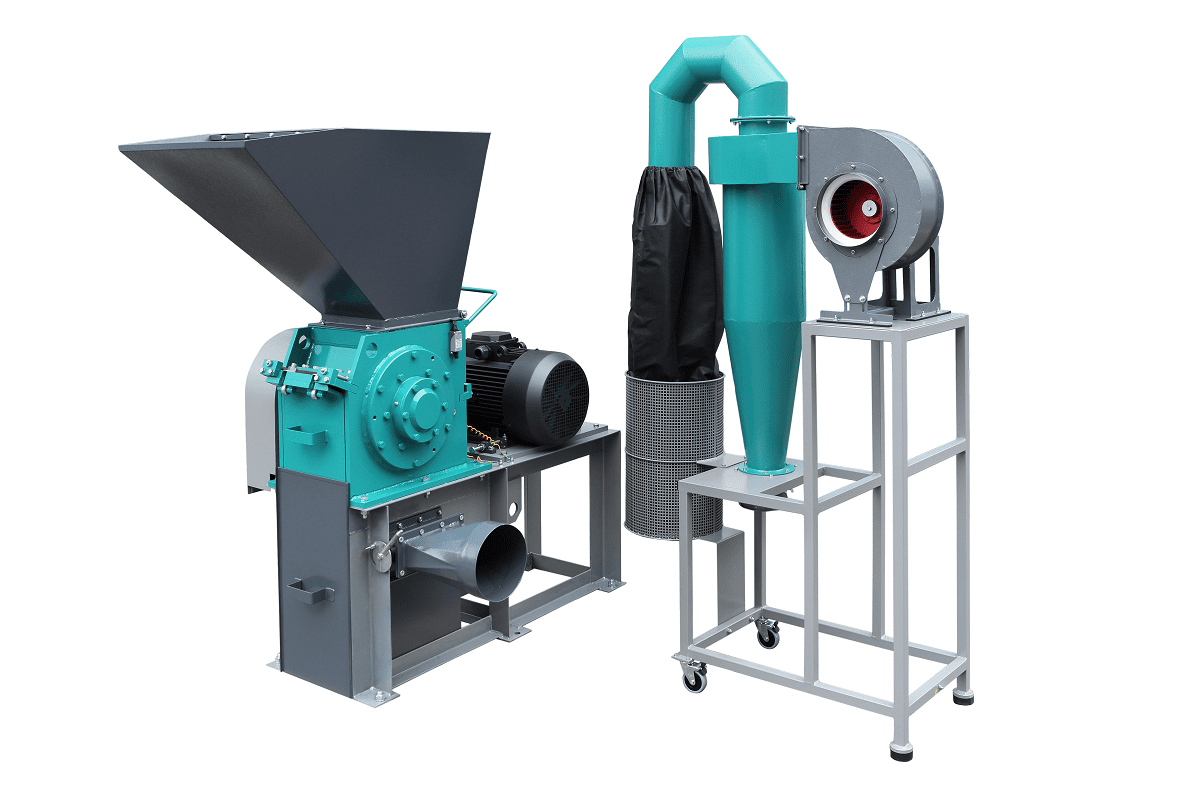

Дополнительная комплектация Питателями вибрационными ПГ 1 или ПГ 2 обеспечивает:
точную регулировку и увеличение производительности (до 20%);
снижение износа рабочих органов;
снижение уровня пыления;
разгрузку оператора. - ЗАГРУЗОЧНАЯ ВОРОНКА
Удобная загрузка сыпучих и волокнистых материалов:
горизонтальный лоток с толкателем;
вертикальная шахта с плунжером. - ВЫСОКИЙ РЕСУРС
Длительный срок службы ножей за счет перестановки ножей корпуса и заточки ножей ротора. - КАЧЕСТВЕННЫЕ ЗАПЧАСТИ
Ножи изготовлены из закаленной износостойкой стали ХВГ. Решетки изготовлены из перфорированного полотна. Комплектация тонконосами, шаблоном и съемником.

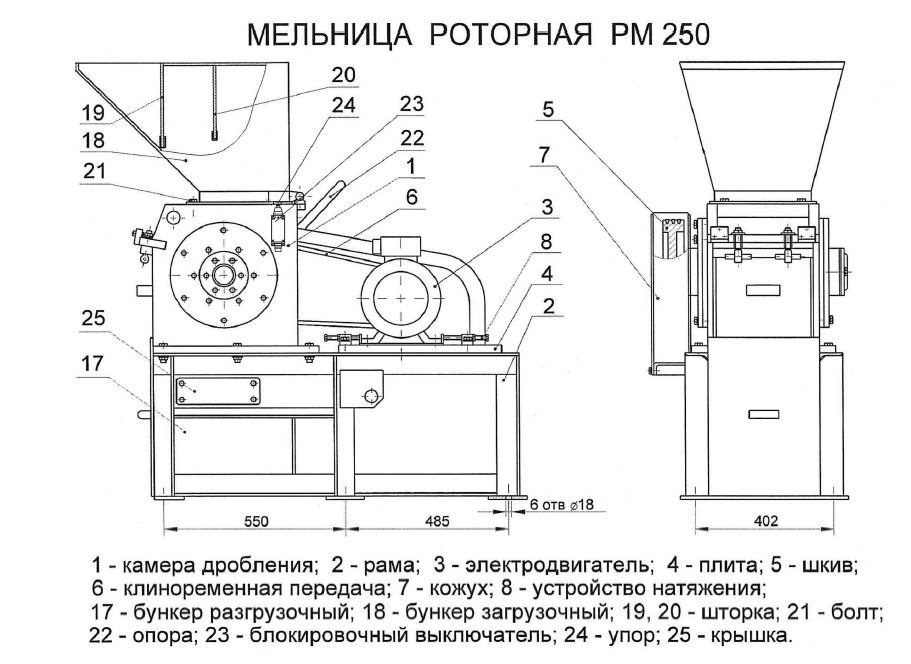

ОПИСАНИЕ УСТРОЙСТВА
В ножевой мельнице измельчение происходит за счет резания – сдвиговых деформаций. В состав мельницы входят: загрузочная воронка, корпус с неподвижными ножами, ротор с подвижными ножами, решетка, разгрузочная воронка, основание и электродвигатель. На основании установлен электродвигатель, к фланцу которого крепится полый цилиндрический корпус. В верхней части корпуса над загрузочным окном расположена загрузочная воронка. Она состоит из вертикального канала с плунжером и горизонтального лотка с толкателем. В нижней части корпуса над разгрузочным окном устанавливается разгрузочная решетка, размер отверстий которой определяет крупность измельченного продукта.

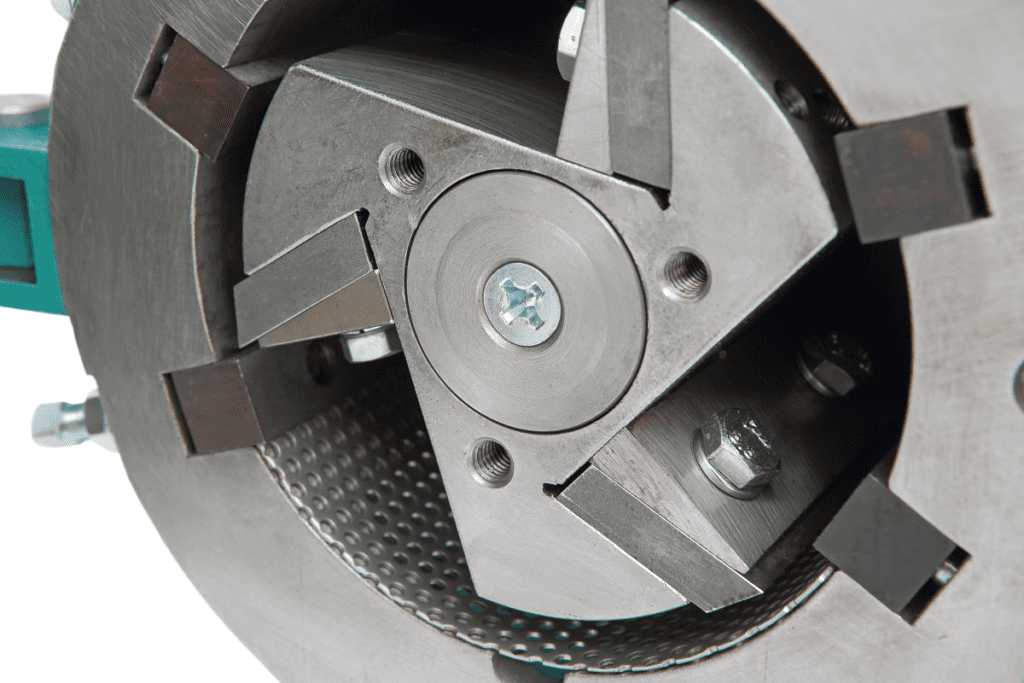

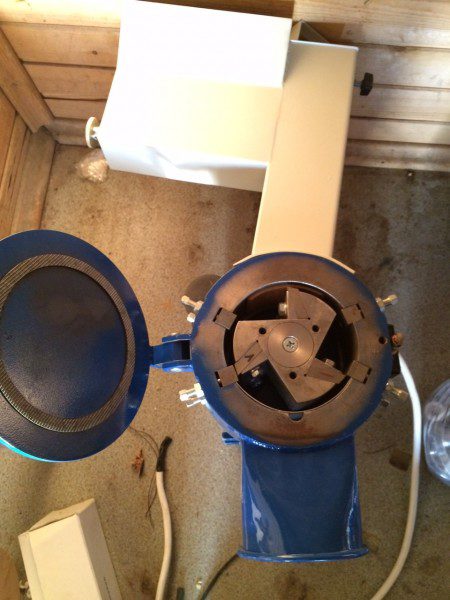

Камера дробления, образованная внутренней поверхностью корпуса и фланцем электродвигателя, запирается фронтальной крышкой. Внутри камеры дробления расположен ротор и семь ножей: четыре неподвижных, закреплённых в корпусе, и три подвижных — на роторе.
Принцип работы
Подаваемый через загрузочную воронку материал, поступает в камеру дробления. Измельчение (резание) материала происходит при попадании частиц между ножами корпуса и ротора. Измельченный материал проходит сквозь отверстия разгрузочной решетки и затем разгружается.
