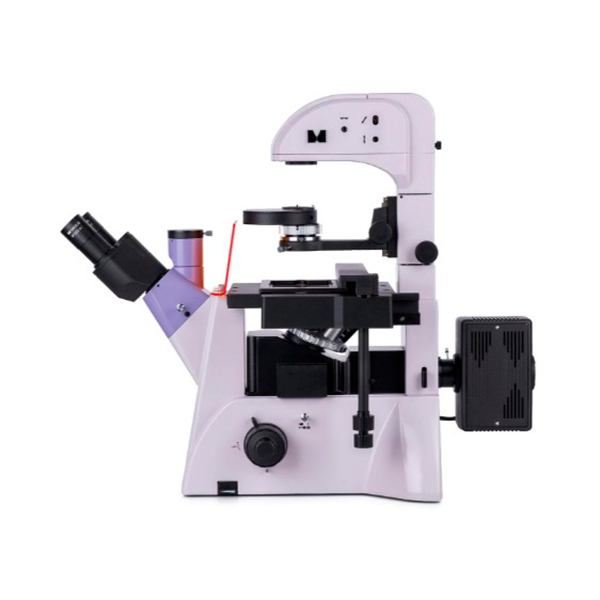

Принцип метода люминесценции основан на способности некоторых веществ светиться под воздействием света определенной части спектра. Объекты облучают невидимым коротковолновым ультрафиолетовым светом или фиолетовым, синим и зеленым. Длина волны свечения больше длины волны возбуждающего света. Объект светится соответственно синим, голубым, зелено-желтым или красным светом. Некоторые объекты светятся самостоятельно, некоторые – после обработки флюорохромами. На микроскопе исследуют осадки жидкостей, клеточные колонии, живые клетки, культуры тканей и другие объекты в питательной среде в лабораторной посуде высотой до 55 мм с толщиной дна 1,2 мм. В микроскопе используются специальные объективы для работы с такой посудой. Штатив осветителя отклоняется для работы с чашками Петри или колбами высотой до 165 мм. Микроскоп используется для иммунохимической диагностики и хромосомного анализа, выявления скрытых бактериальных и вирусных инфекций.
Особенности:
- Исследование объектов в лабораторной посуде, излучающих свечение под воздействием света возбуждения.
- Методы исследований: видимая люминесценция в отраженном свете, светлое поле и фазовый контраст в проходящем свете.
- Настройка освещения по Кёлеру.
- Отклоняемый штатив для работы с посудой высотой до 165 мм.
- Тринокулярная визуальная насадка с возможностью выбора высоты взора.
- Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; деление светового потока на тринокулярной насадке 80/20, на корпусе переключается 100/0 и 0/100.
- Осветитель отраженного света – ртутная лампа 100 Вт с широким спектром длин волн.
- Фильтры возбуждения видимой люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G).
- Фазово-контрастный конденсор по типу вращающегося диска для быстрой и удобной смены метода исследования.
- Осветитель проходящего света – 30-ваттная галогенная лампа для яркого естественного освещения.
- Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х.
- Разрешение 7,1 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей.
- 51,3 и 133,8 кадров в секунду при разрешениях 3200×2200 пикс и 1584×1100 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания.
- Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки.
- Глобальный затвор – быстрое считывание сигнала с сенсора; увеличена яркость изображения, отсутствуют ложные оптические эффекты при наблюдении подвижных объектов.
- Монохромный CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, контрастнее.
- Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков.
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров.

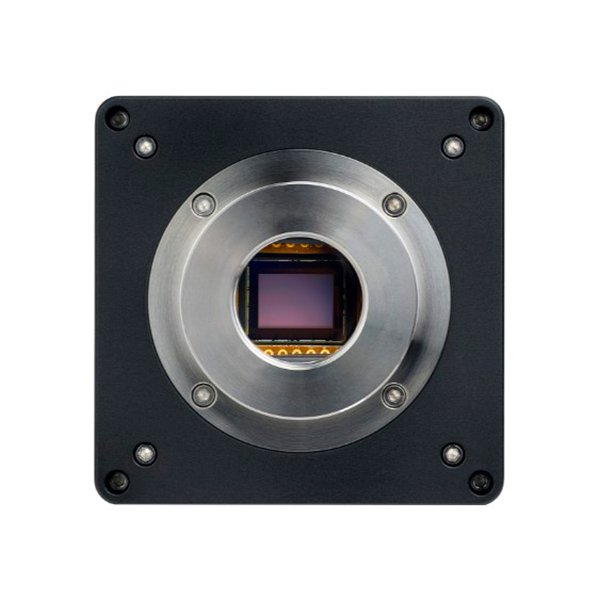

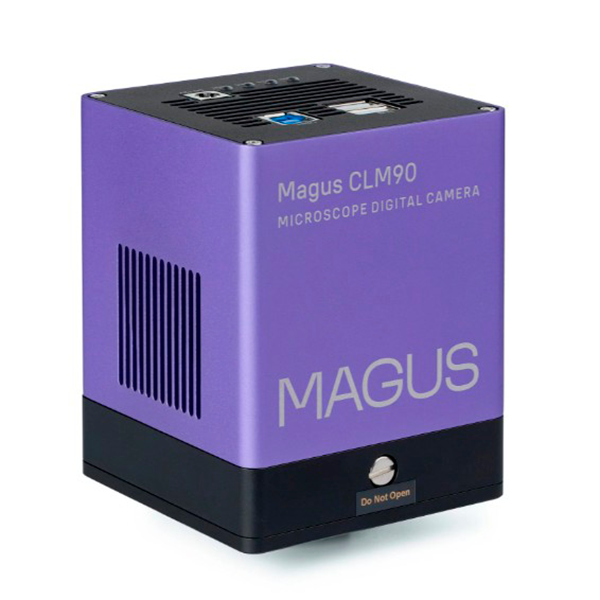

- Цифровая камера. Цифровая камера MAGUS CLM90 разработана для работы в свете люминесценции и по методу темного поля. Камера оснащена сенсором 7,1 Мпикс и формирует реалистичное изображение в разрешении 3200×2200 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей. Видеозапись ведется с частотой 51,3 или 133,8 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории. Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.
- Визуальная насадка. Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная. Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке делится 80/20, на корпусе переключается 100/0 или 0/100.
- Револьверное устройство. Револьвер на 6 объективов установлен на штатив под столиком.
- Объективы. Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм. 3 объектива используются для работы по методу светлого поля и методу видимой люминесценции и 3 объектива – для работы по методу фазового контраста.
- Фокусировка. Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.
- Предметный столик. На неподвижный предметный столик установлен специальный механизм для перемещения лабораторной посуды в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен. Ручка перемещения низкая, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят четыре держателя чашек под разные размеры посуды.
- Люминесцентный блок. Источник возбуждения люминесценции – 100-ваттная ртутная лампа. Она обладает высокой яркостью и широким спектром длин волн. Спектр лампы имеет пики, что позволяет работать с множеством флуоресцентных красителей. Блок содержит четыре фильтра возбуждения: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G). Ртутная лампа расположена в фонаре и центрируется в трех плоскостях. Фонарь отводит тепловое излучение, лампа не перегревается. Удобное крепление лампы обеспечивает безопасную и быструю замену.
- Конденсор. Фазово-контрастный конденсор по типу вращающегося диска с 4 положениями: свободное отверстие используется для наблюдений в светлом поле, три с фазовыми вставками – для работы на фазовых объективах с увеличениями 10х, 20х и 40х. Фазовые кольца центрируются. Быстрое и интуитивно понятное переключение с одного метода исследования на другой экономит время и упрощает работу исследователя.
- Источник проходящего света. В осветителе проходящего света стоит 30-ваттная галогенная лампа. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на всех объективах по методу светлого поля и фазового контраста.
- Освещение по Кёлеру в проходящем свете. Настройка освещения по Кёлеру повышает качество изображения объекта: достигается предел разрешения на каждом объективе и равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.
- Для микроскопа разработана линейка аксессуаров. Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение микроскопа на объективе, который чаще используется для работы. Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени. Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.
Комплектация:
- Цифровая камера MAGUS CLM90 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон).
- Штатив с источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора, револьвером объективов и каналом визуализации.
- Фазово-контрастный конденсор.
- Люминесцентный блок (2 шт.).
- Фонарь ртутной лампы.
- Тринокулярная визуальная насадка.
- Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм.
- Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм.
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.).
- Наглазник на окуляр (2 шт.).
- Вспомогательный центрирующий телескоп.
- Круглая стеклянная вставка.
- Механическое устройство перемещения образца.
- Держатель чашек (4 шт.).
- Защитный экран.
- Переходник под крепление C-mount для работы с камерой.
- Блок поджига ртутной лампы.
- Светофильтр.
- Сетевой шнур питания (2 шт.).
- Кабель питания фонаря ртутной лампы.
- Пылезащитный чехол.
- Инструкция по эксплуатации и гарантийный талон.
