Микроскоп MAGUS METAL D630

Универсальный микроскоп не ограничивает высоту и геометрию объектов исследования, работает в условиях ограничения пространства и предполагает модернизацию штатива под конкретные требования производственной линии. Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов. Осветитель отраженного света предусматривает работу по методу светлого поля и простой поляризации.

Информационная поддержка По всем возникающим вопросам

Сервисное обслуживание Диагностика, калибровка, поверка, расходные материалы

Доставка по РФ Транспортная компания, самовывоз, транспорт нашей компании

Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Особенности:

Применяется для изучения непрозрачных объектов любой высоты и геометрии.
Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100.
Мощный 30-ваттный галогенный осветитель отраженного света для яркого естественного освещения.
Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света).
Устройство простой поляризации для работы в отраженном свете.
Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии.
Компактный штатив позволяет свободно устанавливать микроскоп в малогабаритной мебели.
Установка оптического блока на штатив индивидуального дизайна позволит интегрировать микроскоп в производственную линию.
Большой выбор дополнительных окуляров и объективов.
Для работы в светлом поле на объективах 4х, 10х, 20х и 40х.
Разрешение 6,3 Мпикс: при работе с объективами малого увеличения камера позволит различить больше мелких деталей.
59 кадров в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания.
Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам.
Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков.
Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров.
Цифровая камера. Цифровая камера MAGUS CBF30 разработана для работы по методу светлого поля. Камера оснащена сенсором 6,3 Мпикс и формирует реалистичное изображение в разрешении 3072×2048 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей. Видеозапись ведется с частотой 59 кадров в секунду при максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории. При необходимости разрешение можно уменьшить до 1536×1024 пикс. Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.
Визуальная насадка. Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы. Диоптрийная подвижка на левом окулярном тубусе.
Револьверное устройство. Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.
Объективы. Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом поле.
Фокусировка. Коаксиальные рукоятки грубой и тонкой фокусировки расположены с двух сторон штатива. Настройка фокуса происходит плавно и без усилий. Предусмотрена регулировка жесткости хода грубой фокусировки.

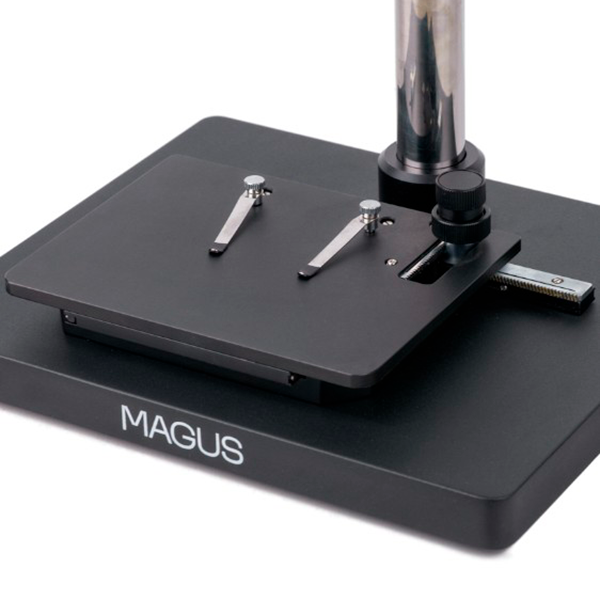

Штатив. Микроскоп помещается на полках высотой 40 см и больше благодаря компактному штативу. Оригинальная конструкция штатива и механизма фокусировки не ограничивает высоту объектов исследования, а двухкоординатный столик удобен для работы с небольшими объектами. Оптический блок вместе с осветительной частью микроскопа устанавливается на штатив индивидуального дизайна и встраивается в производственную линию.
Источник света. В осветителе отраженного света стоит 30-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.
Осветительная система отраженного света. Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров.
Аксессуары. Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Комплектация:

Цифровая камера MAGUS CBF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон).
Штатив с механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов.
Осветитель отраженного света – насадка с фонарем лампы.
Тринокулярная визуальная насадка.
Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм.
Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм.
Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм.
Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм.
Окуляр 10x/22 мм с удаленным зрачком (2 шт.).
Адаптер C-mount 1х.
Ключ-шестигранник.
Блок питания.
Сетевой шнур питания.
Кабель осветителя отраженного света.
Пылезащитный чехол.
Инструкция по эксплуатации и гарантийный талон.

Конструкция микроскопа: прямой;
Поле изображения: плоское;
Методы исследования в отраженном свете: светлое поле, поляризованный свет;
Увеличение микроскопа, крат: 50–500 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500);
Длина тубуса: бесконечность (∞);
Визуальная насадка: тринокулярная;
Тип визуальной насадки: Зидентопф;
Угол наклона визуальной насадки: 30°;
Межзрачковое расстояние, мм: 48–75;
Посадочный диаметр окуляров, мм: 30;
Диоптрийная коррекция: ±5D на левом тубусе;
Окуляры, крат/поле, мм: 10х/22, удаленный зрачок 10 мм (*опция: 10x/22 со шкалой, 12,5x/14, 15х/15, 20х/12, 25х/9);
Револьверное устройство: на 5 объективов;
Тип коррекции объективов: планахроматы, рассчитанные на длину тубуса «бесконечность» (∞), парфокальная высота 45 мм;
Объективы, метод контрастирования: светлое поле;
Объективы, крат/апертура/рабочее расстояние, мм: PL L5x/0,12/26,1, PL L10x/0,25/20,2, PL L20x/0,40/8,80, PL L50x/0,70/3,68 (*опция: PL L40x/0,60/3,98, PL L60x/0,70/2,08, PL L80x/0,80/1,25, PL L100x/0,85/0,40 (сухой));
Предметный столик: 185×140 мм, двухкоординатный механический; размер основания микроскопа: 300×240 мм;
Диапазон перемещения столика по осям X и Y, мм: 35/30;
Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон;
Цена деления тонкой фокусировки, мкм: 2;
Механизм регулировки жесткости грубой фокусировки: есть;
Способ освещения: отраженный свет;
Осветительная система отраженного света: встроенные полевая и апертурная диафрагмы, встроенный анализатор и съемный поляризатор; светофильтры: матовый, желтый, зеленый, синий;
Источник отраженного света: галогенная лампа 12 В/30 Вт, с регулируемой яркостью;
Источник питания, В/Гц: сеть переменного тока, 220±22/50;
Диапазон рабочих температур, °C: 5… 35;
Диапазон рабочей влажности, %: 20… 80.

Технические характеристики камеры:

Сенсор: SONY Exmor CMOS;
Цветной/монохромный: цветной;
Число мегапикселей: 6,3;
Максимальное разрешение, пикс: 3072×2048;
Размер сенсора: 1/1,8″ (7,37×4,92 мм);
Размер пикселя, мкм: 2,4×2,4;
Светочувствительность: 425 мВ при 1/30 с;
Отношение сигнал/шум: 0,15 мВ при 1/30 с;
Время выдержки: 0,02 мс–15 с;
Возможность записи видео: есть;
Кадровая частота, кадров в секунду @ при разрешении, пикс: 59@3072×2048, 59@1536×1024;
Место установки: канал визуализации, окулярный тубус вместо окуляра;
Формат изображения: *.jpg, *.bmp, *.png, *.tif;
Формат видеороликов: *.wmv, *.avi, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше);
Спектральный диапазон, нм: 380-650 (с ИК-фильтром);
Тип затвора: ERS (электронный скользящий затвор);
Баланс белого: авто/ручной;
Контроль экспозиции: авто/ручной;
Программные возможности: размер изображения, яркость, время выдержки;
Выход: USB 3.0, 5 Гб/с;
Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17″ и больше;
Программное обеспечение: MAGUS View;
Тип крепления: C-mount;
Корпус: цельнолитой алюминиевый;
Питание: постоянный ток, 5 В, от USB-порта компьютера;
Диапазон рабочих температур, °С: –10… 50;
Диапазон рабочей влажности, %: 30… 80.
