Зеркальный конденсатор
Для освещения входной щели прибора используется зеркальный конденсор, в котором находится блок светофильтров для устранения высших порядков дифракции.
Применение

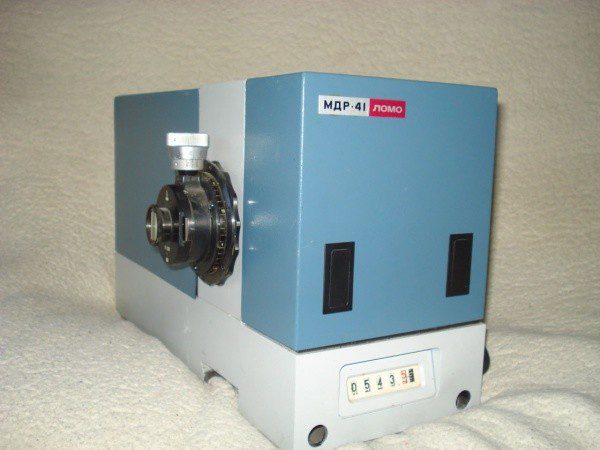

На базе монохроматора МДР-41 ООО «ОКБ СПЕКТР» разрабатывает и изготавливает специализированные спектрометрические комплексы для:
- регистрации спектральных характеристик источников излучения,
- фотоприемников,
- для измерения спектров пропускания,
- зеркального и диффузного рассеяния,
- возбуждения и регистрации спектров люминесценции.
- Исследуются жидкие и твердые образцы в различной геометрии освещения.

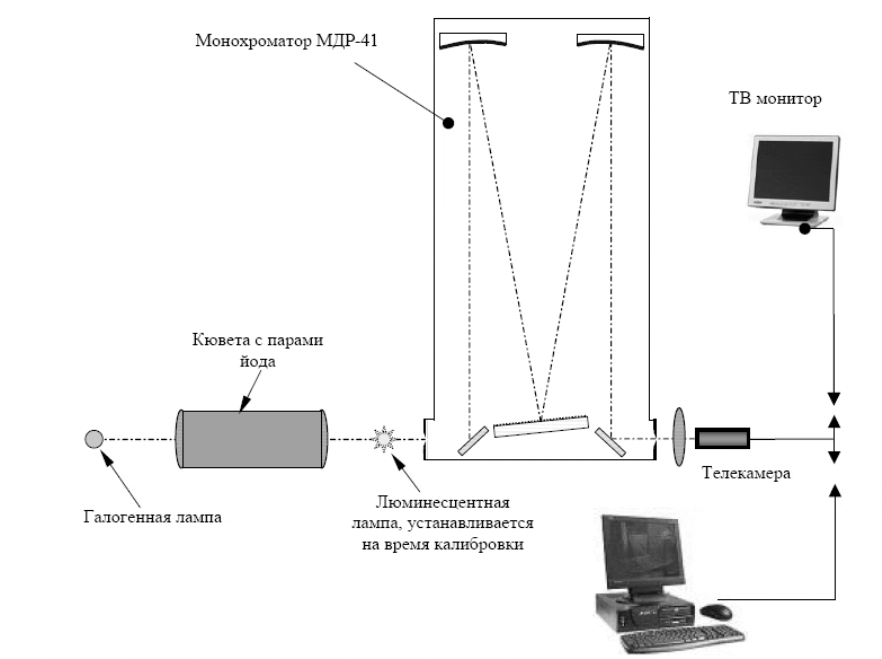

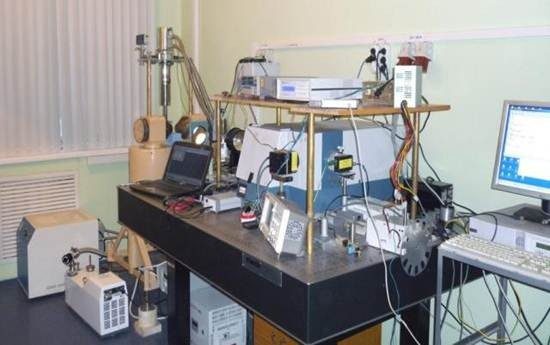

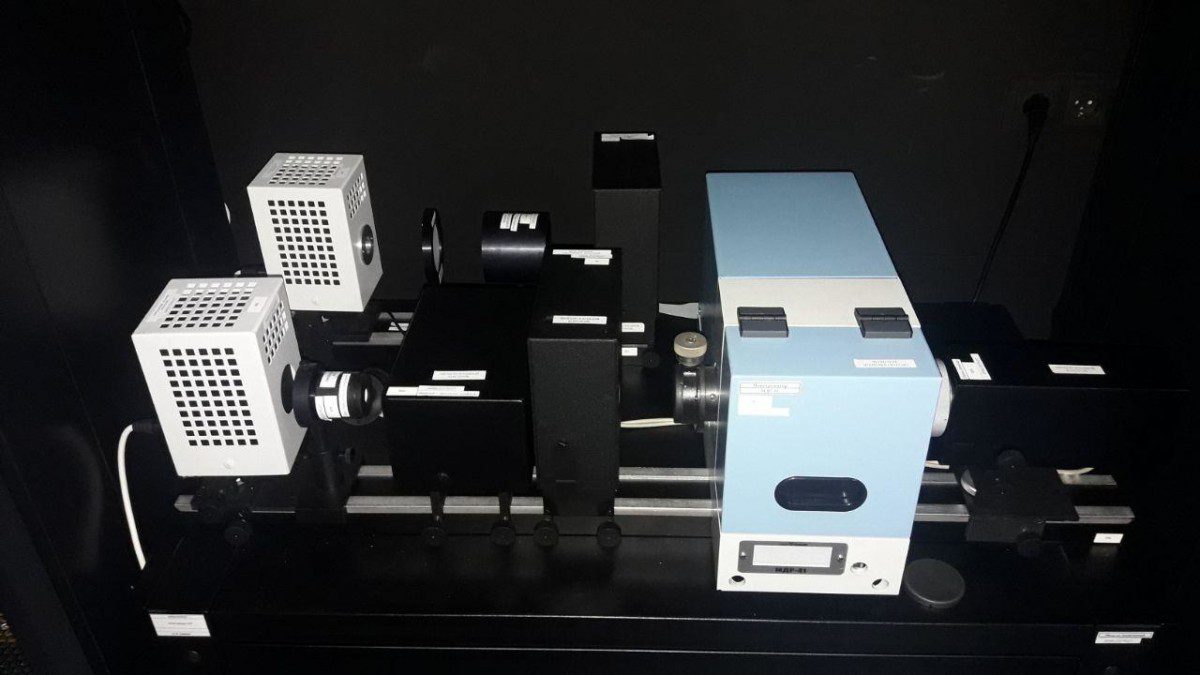

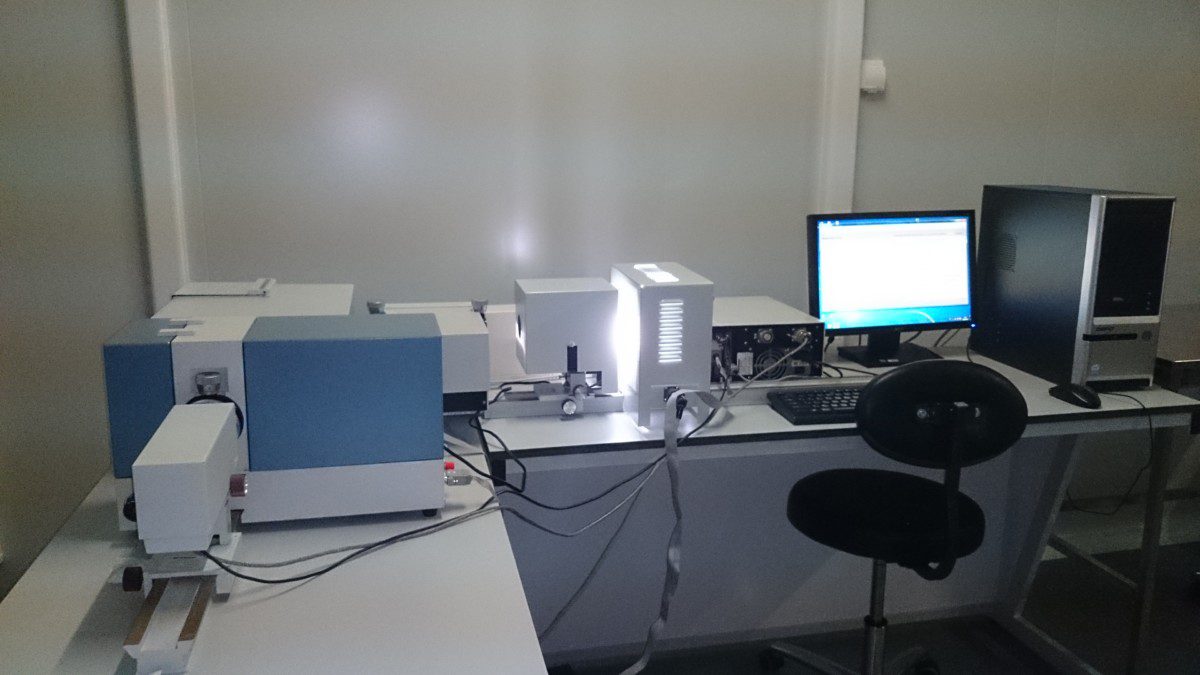

Разработка комплекса на ваш выбор
Спектрометрические комплексы строятся по техническому заданию Заказчика на базе монохроматора МДР-41 или других. Работой комплекса управляет микропроцессорный контроллер, состоящий из базового блока с платой процессора и платы управления шаговыми двигателями. Используя дополнительные модули, контроллер обеспечивает работу ФЭУ, фотодиода, фотосопротивления с термоэлектрическим охлаждением, ПЗС-линейки, регистрацию сигналов в режиме усилителя постоянного тока, счета фотонов, синхронное детектирование. Конфигурация контроллера формируется по выбору Заказчика.
Конфигруация
В зависимости от заданного спектрального диапазона и характера решаемых задач комплексы оснащаются:
- источниками (лампа, лазер, глобар) и приемниками излучения (ФЭУ, фотодиод, термоохлаждаемое фотосопротивление, пироприемник),
- соответствующей проецирующей оптикой,
- держателями образцов требуемой конфигурации и с необходимыми подвижками и перемещениями,
- температурной лампой для проведения энергетической калибровки,
устройствами видео-регистрации анализируемой зоны образца с использованием простого окуляра или видеокамеры и т.п.
Характеристики
| Спектральный диапазон, нм | 200 — 25000 |
| Относительное отверстие | 1 : 6 |
| Фокусное расстояние зеркальных объективов, мм | 300 |
| Обратная линейная дисперсия*, нм/мм | 2,0 |
| Предельно разрешаемый спектральный интервал*, нм,(при l=546,07 нм, ширине щели 5 мкм, высоте щели 2 мм), лучше чем | 0,02 |
| Уровень мешающего излучения на расстоянии 8 спектральных ширин щели от линии Hе-Nе лазера 632,8 нм* | 10-5 |
| Воспроизводимость по шкале длин волн, нм* | 0,025 |
| Точность по шкале длин волн*, не хуже | 0,2 |
| Габаритные размеры монохроматора, мм. | 250х440х280 |
| Масса монохроматора, кг. | 12 |
| *Характеристики приведены для решетки 1500 штрихов на 1 мм |
