Особенности
- Корпуса рефрактометров выполнены из фрезерованного алюминия и опломбированы для определения несанкционированного проникновения.
- Измерительная кювета и крышка выполнены из нержавеющей стали, кювета имеет систему термостабилизации на основе элемента Пельтье.
- Клавиатура прибора выполнена из химически стойкой влагонепроницаемой мембраны.
- Результаты измерений выводятся на цветной ЖК дисплей.
Предназначение
Рефрактометры предназначены для измерений показателей преломления жидких веществ, растворов, эмульсий, а также массовой доли сахарозы в водных растворах в соответствии с международной сахарной шкалой % Brix.
Принцип действия
- Принцип действия рефрактометров лабораторных цифровых моделей СНЕЛ-104 (далее рефрактометров) заключается в регистрации предельного (критического) угла преломления при направлении света на границу раздела двух сред с разными показателями преломления. Одна из сред это измерительная призма рефрактометра изготовленная из сапфира, с высоким показателем преломления, а другая — измеряемое вещество с меньшим показателем преломления. В результате явления полного внутреннего отражения света наблюдается граница «свет-тень», соответствующая предельному углу. Положение границы «свет-тень» в плоскости фотоприемника меняется в зависимости от показателя преломления измеряемого вещества и для разных веществ оно разное. Свет от источника излучения, сформированный оптической системой попадает на измеряемый образец снизу под разными углами преломления.
- Полученные от фотоприемника сигналы, амплитуда которых определяется положением границы «свет-тень», преобразуются аналого-цифровым преобразователем в цифровой код и, в соответствии с установленной в микропроцессоре программой, пересчитываются в значения показателя преломления и массовой концентрации измеряемого вещества.
- В качестве источника излучения в рефрактометрах используется светодиод с максимумом интенсивности излучения на длине волны 589,3 нм, что соответствует длине волны желтой линии D в спектре излучения натрия.

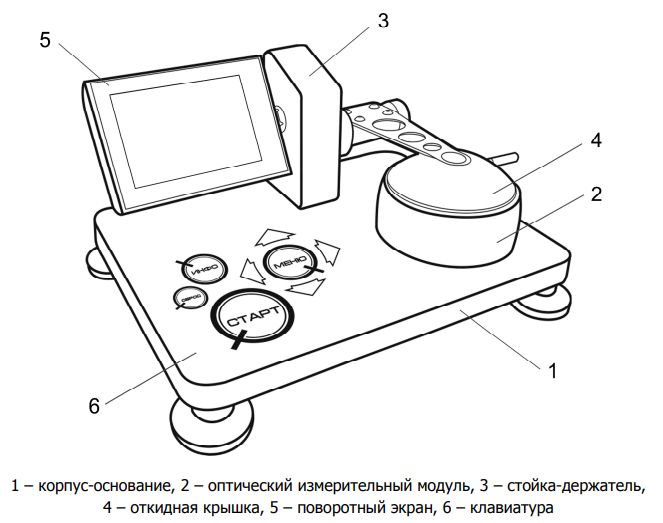

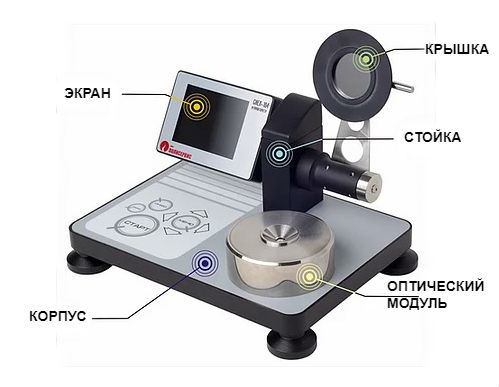

Устройство рефрактометра СНЕЛ-104
- Рефрактометры представляют собой автоматизированные цифровые измерительные приборы, состоящие из оптической системы с измерительной призмой, построенной по схеме Аббе, фотоэлектрического приемника и аналого-цифрового преобразователя.
- Под измерительной призмой установлены элементы и датчики регулирующие и регистрирующие температуру измеряемого образца на границе с измерительной призмой. Температура образца регулируется с высокой стабильностью электронными элементами Пельтье.
- Так как оптическая схема рефрактометров построена на использовании законов преломления и отражения света только внутри измерительной призмы, то на результаты измерений не влияют прозрачность исследуемого образца и наличие в нем рассеивающих свет нерастворимых включений и газовых пузырьков.
- На рефрактометрах могут измеряться жидкие прозрачные и темные образцы, эмульсии, растворы в режимах: непрерывного измерения с температурной компенсацией, при стабилизации температуры и теплового равновесия. При этом используется метод непосредственного нанесения образца на измерительную призму.

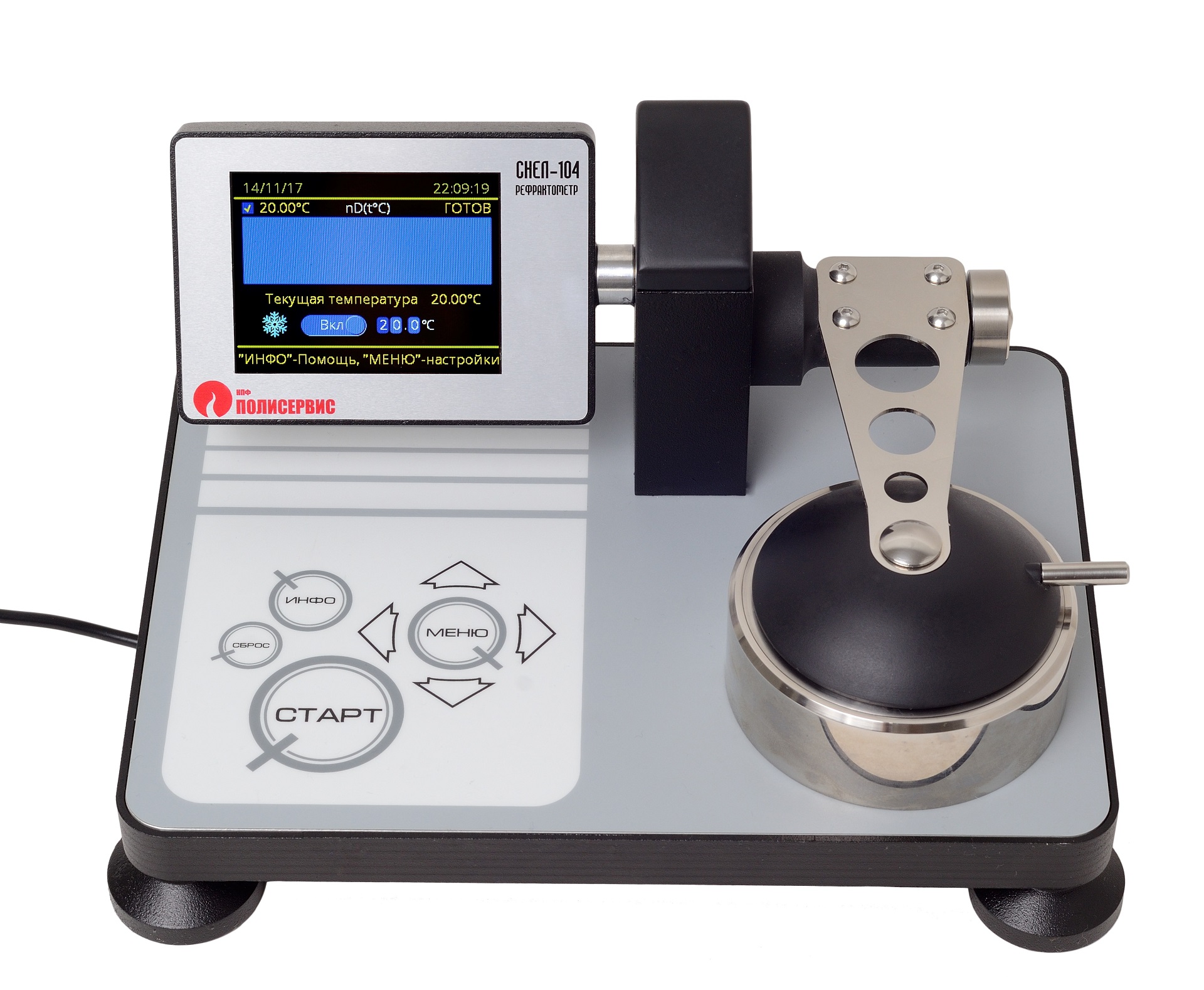

На цветной жидкокристаллический дисплей выводятся результат измерения показателя преломления образца, nD, массовоя доля сахарозы в водном растворе % Brix, температура образца во время измерения, время, дата и серийный номер прибора.
В рефрактометрах через USB порт может осуществляться тестирование в процессе настройки, а также загрузка в память микропроцессора от одной до пяти дополнительных шкал, таких как шкала массовой доли содержания соли в водном растворе, шкала массовой доли содержания спирта в водном растворе и других.
Имеется возможность сохранения результатов измерений и калибровки, а также сообщения об ошибках. Приборы поддерживают вывод информации как на русском, так и на английском языка.
В качестве источника питания используется внешний преобразователь. Рефрактометры предназначены для использования при условиях эксплуатации в части воздействия факторов окружающей среды, предъявляемым к изделиям исполнения УХЛ категории 4.2 (работа в лабораторных, капитальных жилых и других подобного типа помещениях).
