Спектральный диапазон работы и разрешение (т.е. число штрихов дифракционной решетки) выбираются на этапе размещения заказа. Для Вашего удобства СПЕЦИФИКАЦИЯ содержит значения средней дисперсии дифракционных решеток, а также спектрального разрешения и интервала одновременной регистрации ПЗС-детектора, соответствующего конкретной решетке. Обратитесь к специалисту СОЛАР ЛС для более точного расчета параметров Вашего прибора.
S150 может содержать ПЗС-детектор на базе одного из четырёх неохлаждаемых линейных датчиков изображения (см. СПЕЦИФИКАЦИЮ). Линейный датчик изображения TCD1304 является наиболее популярным благодаря своей высокой чувствительности, а также узким пикселям, способным обеспечить высокое спектральное разрешен.
Линейные датчики изображения TCD1304 и TCD1205 производства компании Toshiba, устанавливаемые в спектрометрах S150-3648T и S150-2048T, обладают высокой чувствительностью; большое число относительно узких пикселей обеспечивает высокое разрешение и точность определения длины волны.
Линейные датчики изображения S13496-4096 и S11639-2048 производства компании Hamamatsu, устанавливаемые в спектрометрах S150-4096H и S150-2048H, обеспечивают превосходное качество линий, широкий динамический диапазон и отсутствие модуляций спектров. Наличие электронного затвора позволяет использовать S150 в области эмиссионной спектроскопии.
Дифракционный спектрометр S150 прост и удобен в работе: он единожды откалиброван изготовителем, не содержит движущихся элементов, управляется и потребляет питание от компьютера через Full-Speed USB интерфейс.
Работа дифракционного спектрометра S150 может быть синхронизирована от Вашего источника импульсами TTL-уровня через стандартный разъем синхронизации BNC-58. S150 также может испускать импульсы синхронизации TTL-уровня.
Комплект поставки дифракционного спектрометра S150 содержит управляющий USB кабель, два кабеля синхронизации (прямой и обратный) и УФ кварцевое оптическое волокно. Ввод излучения с помощью оптического волокна обеспечивает гибкость компоновки Ваших приборных комплексов. Благодаря наличию входной щели S150 может работать как с оптическим волокном, так и без него.
В целях одновременного удовлетворения двух противоречивых требований – достижения высокого разрешения и широкого диапазона работы в рамках одного малогабаритного прибора – был разработан двухканальный спектрометр S150-II.

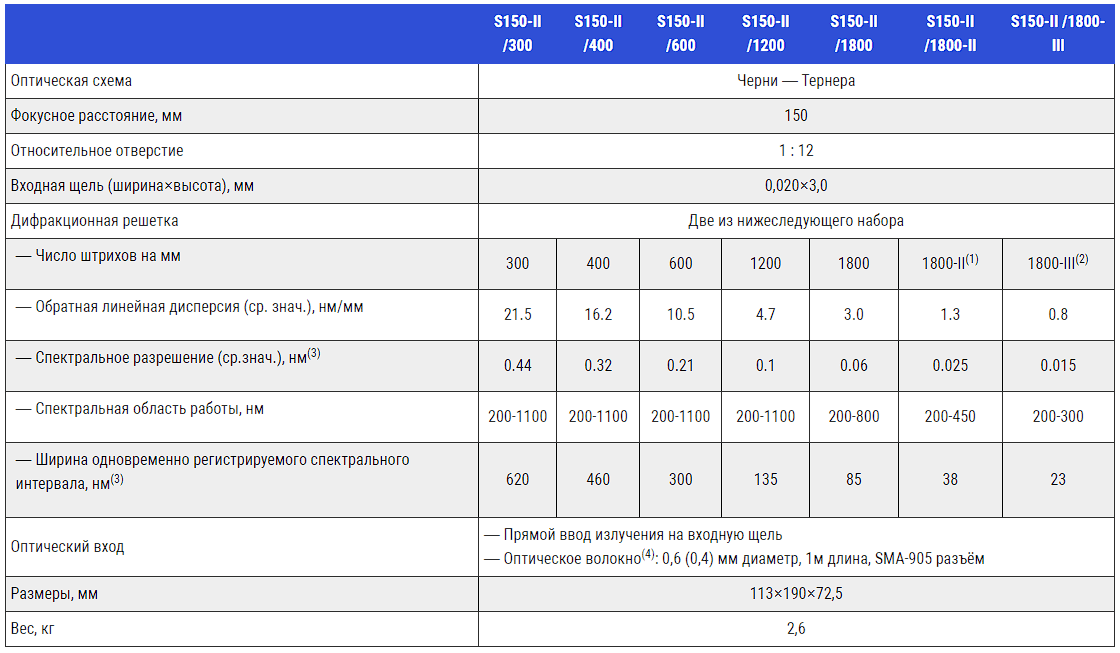

Конструкция и дизайн оптической схемы двухканального спектрометра S150-II предусматривает возможность установки любых двух дифракционных решеток из СПЕЦИФИКАЦИИ спектрометра S150 с поочередной регистрацией спектральных диапазонов обоих каналов.
При этом оптическая схема дифракционного спектрометра S150-II не содержит перемещаемых элементов. Единственным подвижным элементом в конструкции прибора является заслонка, прерывающая оптический путь луча в одном из каналов. Перемещение заслонки из одного канала спектрометра в другой (смена спектрального диапазона работы спектрометра S150-II) производится вручную простым поворотом двухпозиционного переключателя.
Выбрав соответствующие дифракционные решетки для двух каналов спектрометра S150-II, Вы сможете поочередно наблюдать:
- два спектральных интервала с одинаковым разрешением, расположенных на разных участках спектра в пределах диапазона работы двух одинаковых дифракционных решеток (аналог двух одинаковых спектрометров S150);
- широкий спектральный интервал (до 200-1100нм) с разрешением порядка 0,5 нм и выбранный узкий диапазон спектра с разрешением до 0,015нм (аналог двух спектрометров S150 с разными дифракционными решетками), а также другие интересующие Вас сочетания спектральных диапазонов.
