ИК-спектроскопия (FTIR и NIR): быстрый неразрушающий анализ в различных отраслях промышленности

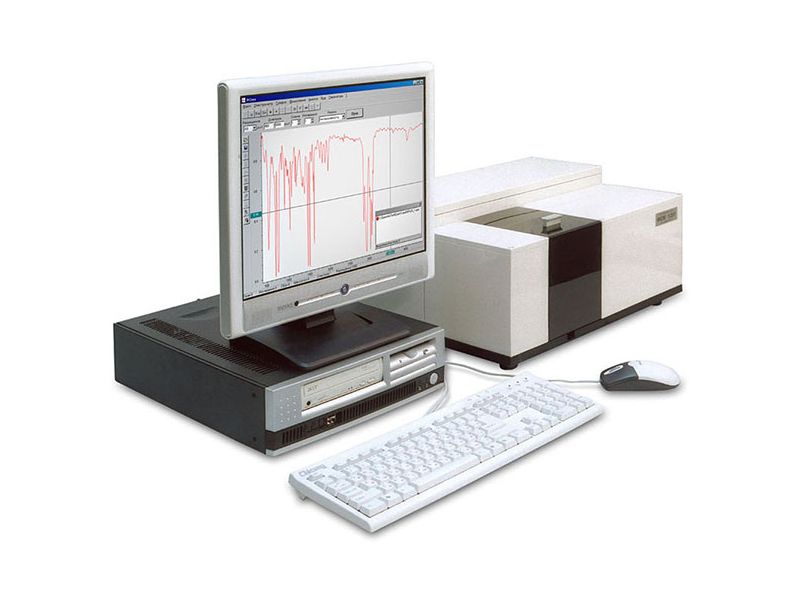

Что представляет собой ИК‑Фурье‑спектроскопия

Инфракрасная спектроскопия с преобразованием Фурье (FTIR, ИКФС) — аналитический подход, востребованный в исследовательских и производственных лабораториях. Его используют, чтобы раскрывать особенности строения отдельных молекул и определять состав смесей на молекулярном уровне. В основе метода лежит взаимодействие образца с модулированным излучением среднего ИК‑диапазона.

Суть метода такова: молекулы поглощают ИК‑излучение на строго определённых частотах — они соответствуют энергии колебаний связей между атомами. Когда энергия падающего излучения совпадает с энергией конкретного колебательного перехода, происходит поглощение. Разные типы связей обладают разной энергией колебаний, поэтому каждая из них «откликается» на своей длине волны. Набор полос поглощения — их положение и интенсивность — формирует индивидуальный спектральный профиль, который служит своего рода «химическим портретом» вещества.

Практическое применение ИК‑Фурье‑спектроскопии

Метод находит широкое применение в фармацевтике, химической индустрии и производстве полимеров. В лабораториях его задействуют, чтобы глубже понять строение материалов, исследовать кинетику и механизмы реакций, а также проследить каталитические циклы.

На производстве ИК‑Фурье‑спектроскопия помогает контролировать качество на разных стадиях: проверять исходное сырьё, промежуточные продукты и готовую продукцию на соответствие нормативам. В R&D (Research and Development) — «исследования и разработки») практике метод in situ (метод проведения измерений непосредственно в рабочей среде, без отбора пробы и её подготовки) применяют, чтобы искать оптимальные пути масштабирования процессов, повышать выход целевого продукта и минимизировать примеси. В рамках концепции PAT ((Process Analytical Technology) («процессно‑аналитическая технология») ИК‑Фурье‑спектроскопия становится инструментом управления технологическими процессами: она позволяет поддерживать стабильность производства и гарантировать соответствие характеристик конечного продукта требованиям.

Зачем нужен in situ‑мониторинг реакций с помощью ИК‑Фурье‑спектроскопии

Для химиков и технологов критически важно детально понимать, как протекает реакция: какие стадии она включает, при каких условиях достигается максимальный выход и как можно снизить себестоимость продукта. In situ‑подход с ИК‑Фурье‑спектроскопией даёт возможность наблюдать за процессом в реальном времени, не нарушая его хода.

Ключевой механизм получения данных — фиксация изменений в ИК‑спектрах: по динамике интенсивности полос можно отслеживать судьбу реагентов, промежуточных и побочных продуктов, а также целевого соединения. Так удаётся выделить значимые этапы реакции — от инициирования до достижения равновесия и завершения процесса. На основании этих данных рассчитывают кинетические параметры (скорость, порядок реакции и др.) и проверяют гипотезы о механизме.

Большой объём собираемых данных позволяет применять продвинутые методы обработки — например, кинетический анализ профиля реакции (RPKA (Reaction Progress Kinetic Analysis) — кинетический анализ хода реакции). При этом in situ‑метод имеет явные преимущества перед традиционными автономными анализами: он применим даже в сложных условиях (высокое давление, агрессивные среды, чувствительность к влаге и воздуху, токсичность), а также исключает задержки, связанные с отбором и подготовкой проб. Кроме того, результаты in situ‑измерений отличаются лучшей воспроизводимостью.

Особенности ИК‑спектроскопии НПВО in situ

По сравнению с альтернативными аналитическими подходами метод обладает рядом достоинств:

• позволяет детально идентифицировать реагенты, интермедиаты и продукты, отслеживая их во времени;
• обеспечивает регулярную регистрацию спектров (обычно раз в минуту или реже);
• не требует отбора проб — анализ идёт прямо в реакционной среде;
• является неразрушающим и не влияет на ход реакции;
• поддерживает разные режимы работы: периодический, полупериодический, непрерывный;
• применим при экстремальных температурах и давлениях, в водных и неводных средах, в широком диапазоне pH;
• устойчив к коррозионным и токсичным средам — мониторинг возможен без контакта оператора с опасными веществами;
• нечувствителен к наличию пузырей и твёрдых частиц в жидкой фазе;
• даёт возможность в реальном времени пересчитывать спектральные данные в концентрации — это нужно для расчёта кинетики и точного определения конечной точки реакции;
• соответствует требованиям PAT и поддерживает концепцию Quality by Design (QbD), помогая выявлять и контролировать критические параметры;
• предоставляет первичные данные для проверки гипотез о механизме реакции;
• позволяет отслеживать интермедиаты, влияющие на выход и чистоту продукта;
• фиксирует тенденции процесса и помогает определять ключевые стадии: инициирование, равновесие, завершение, возможное разложение.

Принцип работы ИК‑спектроскопии НПВО (ATR) in situ

Чтобы анализировать состав реакционной среды без её изъятия, нужно организовать передачу модулированного ИК‑излучения непосредственно в реактор или проточную систему, а затем вернуть непоглощённую часть энергии в спектрометр. В системах типа ReactIR (система, которая позволяет непрерывно отслеживать состав реакционной среды прямо в реакторе или проточной линии) эту задачу решают с помощью датчиков на основе нарушенного полного внутреннего отражения (НПВО, ATR). Их размещают либо на конце погружного зонда, либо интегрируют в конструкцию проточной ячейки.

Технология НПВО удачно дополняет классические ИК‑Фурье‑методы при мониторинге реакций. Благодаря малой глубине проникновения ИК‑излучения в образец удаётся получать чёткие спектры даже для оптически плотных смесей. Важное достоинство: измерение отражает состояние жидкой фазы и остаётся устойчивым к помехам — пузырькам, твёрдым частицам, катализаторам, биологическим включениям и воде.

Датчики НПВО должны сочетать оптические свойства и химическую стойкость. Для их изготовления часто используют алмаз и кремний — оба материала хорошо подходят для работы в агрессивных средах. Выбор конкретного материала зависит от особенностей реакции и спектрального диапазона, который необходимо контролировать.

Преимущества ИК‑Фурье‑спектроскопии in situ для исследования реакций

Этот метод активно используют на всех этапах — от ранних исследований до масштабирования и оптимизации процессов. Он совместим с периодическими и непрерывными режимами, работает в полярных и неполярных растворителях, а также в широком диапазоне pH, температур и давлений. Сбор данных автоматизирован: как правило, новые спектры регистрируют каждую минуту.

Благодаря непрерывному потоку информации можно эффективно применять статистические подходы, включая планирование экспериментов DoE (Design of Experiments) — «планирование экспериментов»). Это статистическая методология, которая позволяет системно изучать влияние разных факторов (например, температуры, давления, концентраций) на процесс, варьируя их одновременно, а не по одному). Это позволяет выявить ключевые факторы, влияющие на скорость и селективность реакции, с минимальным числом опытов. Метод даёт прямые оценки кинетических параметров и помогает определить критические параметры процесса CPP (Critical Process Parameters) — «критические параметры процесса»). Это те параметры, изменчивость которых напрямую влияет на качество продукта (например, выход, чистоту, содержание примесей), которые затем используют в промышленном производстве. Ещё одно важное преимущество — способность обнаруживать и отслеживать интермедиаты, что существенно проясняет механизмы реакций.

Сферы использования ИК‑Фурье‑спектроскопии in situ

Метод применяют для изучения и контроля разнообразных процессов, в том числе:

• реакций полимеризации и эпоксидирования;
• алкилирования, галогенирования, литирования;
• гидрирования и гидроформилирования;
• металлокаталитических и биокаталитических процессов;
• реакций кросс‑сочетания (включая реакции Сузуки);
• активации связей C–H;
• процессов в непрерывном потоке;
• высокотемпературных, низкотемпературных и высокодавленных реакций;
• механизмов реакций Гриньяра и других сложных превращений.

Где и с какой целью используют ИК‑Фурье‑спектроскопию in situ

Область применения охватывает:

• фундаментальные и прикладные исследования механизмов и кинетики реакций;
• разработку и оптимизацию каталитических систем (в том числе металлокомплексных и биокатализаторов);
• фармацевтическое производство и химический синтез;
• изучение процессов кристаллизации и пересыщения;
• контроль сложных превращений в металлоорганической химии, химии фтора, изоцианатов и др.;
• мониторинг энергоёмких и опасных процессов (фосгенирование, сильные окислительные реакции, этерификация);
• обеспечение качества через проектирование (QbD) и внедрение PAT‑решений.

Основы ближней ИК‑спектроскопии (NIR)

Физические принципы

БИК‑спектроскопия (NIR) базируется на поглощении молекулами энергии ближнего ИК‑излучения при пропускании через образец или отражении от него. В этой области спектра проявляются не фундаментальные колебания, а их обертоны (второго и третьего порядка) и комбинационные полосы. Из‑за меньшей вероятности таких переходов интенсивность поглощения заметно ниже — примерно в 10–100 раз по сравнению с фундаментальными полосами. Это свойство позволяет излучению глубже проникать в материал и оценивать его объёмные характеристики, что особенно полезно для твёрдых и неоднородных образцов.

Режимы измерений

• Пропускание. Луч проходит сквозь образец; измеряют поглощённую энергию. Подходит для прозрачных и полупрозрачных материалов.
• Отражение. Регистрируют диффузное отражение от поверхности; анализируют спектр отражённого излучения.
• Трансфлектанс. Комбинированный режим: часть излучения проходит через образец и отражается от его задней поверхности.

Применение NIR‑анализа в промышленности

Фармацевтика. В рамках PAT NIR ( процессно‑аналитическая технология в спектроскопии в ближней инфракрасной области) используют для быстрой идентификации сырья, контроля однородности смесей, определения концентраций действующих веществ и влажности гранулята в режиме реального времени. Внедрение NIR‑анализаторов сокращает время контроля с нескольких часов до 30–60 секунд — это важно для непрерывных линий по выпуску таблеток и капсул.

Пищевая и кормовая промышленность. NIR‑спектрометры применяют для экспресс‑оценки качества зерна, кормов, мяса, молока и других продуктов. За один замер можно определить содержание белка, жира, влаги, клетчатки и золы без разрушения образца.

Химическая и нефтеперерабатывающая отрасли. Онлайн‑NIR‑системы устанавливают прямо в технологические линии: они помогают отслеживать состав реакционных смесей, контролировать качество топлива и оперативно определять октановое число бензина.

Преимущества и недостатки NIR‑метода

Сравнение ИК‑, БИК‑ и КР‑спектроскопии (спектроскопия комбинационного рассеяния света или рамановская спектроскопия)

Спектральная область БИК‑диапазона (12 800–4000 см⁻¹ в основном содержит обертоны и составные полосы. Вероятность таких переходов невелика, поэтому интенсивность соответствующих полос существенно снижается с ростом порядка обертона. Это отличает NIR от ИК‑ и КР‑методов, где характер изменения интенсивности полос определяется индивидуальными особенностями колебаний и условиями возбуждения.

В ближней ИК‑области наиболее заметны колебания связей C–H, N–H и O–H — они обладают достаточной ангармоничностью, а их фундаментальные переходы расположены выше 2000 см⁻¹, так что обертоны попадают в БИК‑диапазон. Напротив, многие интенсивные ИК‑полосы лежат ниже 2000 см⁻¹, и их первые обертоны остаются за пределами БИК‑области, а более высокие обертоны имеют слишком низкую интенсивность. Например, сильное поглощение группы C–F при 1600 см⁻¹ не даёт заметных обертонов в БИК‑зоне из‑за малой ангармоничности.

Из‑за наложения множества обертонов и комбинационных полос БИК‑спектры уступают ИК‑ и КР‑спектрам в структурной селективности. Однако соотнести сигналы с конкретными колебаниями можно либо расчётными методами (прогнозирование частот обертонов), либо с помощью хемометрических алгоритмов.

С точки зрения количественного анализа, ИК‑ и БИК‑методы следуют закону Бугера — Ламберта — Бера: интенсивность прошедшего света зависит от концентрации вещества и длины оптического пути. В КР‑спектроскопии же интенсивность сигнала определяется только концентрацией аналита.

Достоинства и ограничения ИК‑спектроскопии

Преимущества:

• Сильные ИК‑сигналы позволяют проводить надёжные количественные измерения, применяя как одномерные, так и многомерные хемометрические подходы.
• Область «отпечатков пальцев» в ИК‑спектрах хорошо изучена, что делает метод крайне информативным для установления молекулярной структуры.
• Доступны обширные базы ИК‑данных — они упрощают поиск и идентификацию соединений.
• ATR‑модификация ИК‑спектроскопии эффективна для мониторинга реакций: частицы, пузыри и другие неоднородности не искажают результаты.
• ИК‑излучение не вызывает флуоресценции и не приводит к термическому разложению образца — в отличие от некоторых других методов.
• Для непрерывного контроля доступны проточные ячейки и зонды на базе ATR, что даёт детальную информацию о ходе реакции (начало, конец, интермедиаты, кинетика).
• Высокая специфичность в области «отпечатков пальцев» помогает надёжно идентифицировать реакционные соединения, включая короткоживущие промежуточные частицы.

Ограничения:

• Вода интенсивно поглощает в среднем ИК‑диапазоне, что осложняет анализ водных растворов традиционными методами пропускания. Однако применение ATR‑FTIR заметно снижает эту проблему.
• В случае веществ с очень сильным поглощением (например, ДМСО — диметилсульфоксид) даже короткая длина оптического пути в ATR‑ячейках (~14 мкм) может приводить к насыщению сигнала. Тем не менее этот подход всё равно практичнее, чем классическая ИК‑спектроскопия пропускания, где нелинейность измерений становится критичной.

В целом ИК‑спектроскопия — универсальный инструмент для анализа жидких образцов: она даёт высокоспецифичную химическую информацию и зачастую не требует специальной подготовки пробы.
