Общие сведения
Роторный (ротационный) испаритель — специализированное лабораторное оборудование, предназначенное для эффективного разделения жидких смесей, компоненты которых отличаются температурой кипения. Ключевое преимущество прибора — возможность проводить испарение при пониженном давлении, что позволяет снизить температуру кипения веществ и избежать их термического разложения.
В основе работы лежит физический закон: температура кипения жидкости прямо зависит от окружающего давления. Снижая давление в системе, можно добиться кипения даже при комнатной температуре. Это особенно важно при работе с термочувствительными соединениями.
Проиллюстрируем зависимость на примерах:
- вода: при 760 мм рт. ст. кипит при +100 C, а при 20 мм рт. ст. — уже при комнатной температуре;
- этиловый спирт: при нормальном давлении кипит при +78,4 C, но при снижении давления до 40 мм рт. ст. температура кипения падает до +19 C.
Дополнительно эффективность процесса повышается за счёт увеличения площади испарения — этот принцип называют тонкоплёночным испарением.
Устройство

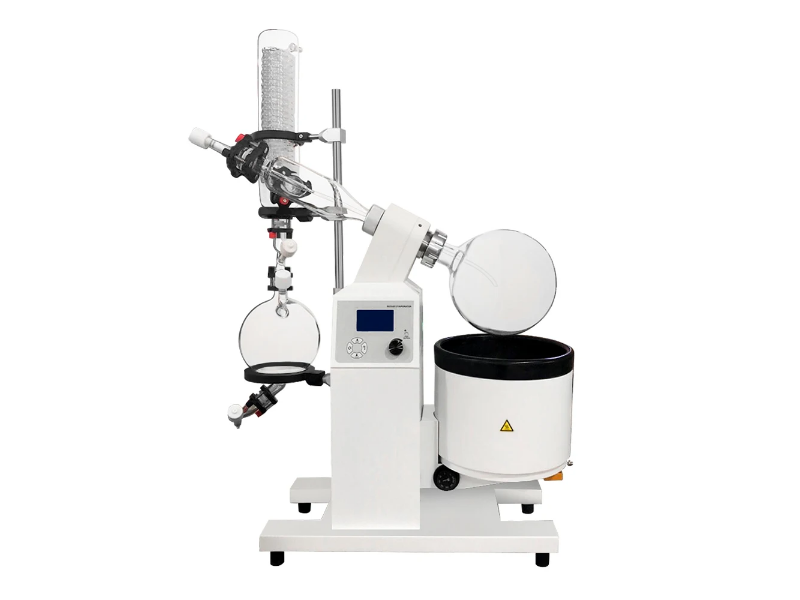

Конструкция роторного испарителя включает следующие ключевые компоненты:
- Круглодонная колба с наклонной установкой — обеспечивает оптимальное распределение жидкости по стенкам при вращении (1).
- Водяная нагревательная баня — поддерживает заданную температуру нагрева, частично погружая испарительную колбу (2).
- Электрический привод (двигатель) — запускает и регулирует скорость вращения колбы (3).
- Стеклянная соединительная трубка со шлифовым креплением — направляет пары из испарительной зоны в конденсатор (4).
- Холодильник‑конденсатор — охлаждает пары, превращая их обратно в жидкость (5).
- Приёмная ёмкость (колба) — собирает сконденсированный продукт (6).
- Вакуумный насос — создаёт и поддерживает пониженное давление в системе.
- Клапан сброса вакуума — позволяет безопасно выравнивать давление после завершения работы.
- Вспомогательные элементы и крепёжные детали — обеспечивают стабильность и герметичность конструкции.
Принцип работы
Процесс использования роторного испарителя состоит из следующих этапов:
- Исходный раствор помещают в круглодонную испарительную колбу.
- Колбу фиксируют под углом и частично погружают в нагревательную баню.
- Включают электродвигатель — колба начинает вращаться вокруг своей оси с заданной скоростью.
- Оператор настраивает температуру и давление в системе с учётом физико‑химических свойств компонентов смеси.
- При вращении жидкость равномерно распределяется по стенкам колбы тонким слоем, образуя плёнку и увеличивая площадь испарения.
- Пары летучего компонента проходят через соединительную трубку в холодильник, где охлаждаются и конденсируются.
- Сконденсированная жидкость стекает в приёмную колбу, откуда её можно извлечь для дальнейшего использования.
Ключевые механизмы, обеспечивающие эффективность процесса:
- разница в температурах кипения компонентов смеси;
- снижение температуры кипения за счёт вакуума;
- равномерный прогрев раствора благодаря вращению;
- увеличение площади испарения за счёт тонкоплёночного распределения жидкости;
- тонкий слой жидкости на стенках колбы, ускоряющий испарение.
Применение
Роторные испарители универсальны и используются для решения различных задач:
- Сушка — удаление растворителя из концентрированного раствора или порошка.
- Дистилляция — выделение компонентов смеси или повышение концентрации целевого вещества.
- Кипячение с обратным холодильником — ускорение химических реакций за счёт интенсивного теплообмена (обратный холодильник предпочтительнее холодильника Либиха из‑за большей площади контакта с парами).
- Регенерация растворителей — восстановление и повторное использование растворителей с эффективностью до 90%.
- Перекристаллизация — очистка твёрдых веществ на основе различий в растворимости при разных температурах или концентрациях. При контролируемом испарении можно получить более чистые кристаллы.
- Концентрирование растворов — уменьшение объёма за счёт удаления части растворителя.
- Очистка веществ — отделение примесей или нежелательных компонентов.
Преимущества и недостатки
Преимущества:
- Высокая эффективность — полное отделение целевого компонента без потерь. Подходит для водных и органических растворов, вязких и агрессивных жидкостей, экстрактов растений и т. д.
- Скорость процесса — тонкоплёночное испарение сокращает время обработки до нескольких минут. Возможность регулировки скорости вращения и температуры позволяет оптимизировать процесс.
- Экономичность нагрева — работа при пониженном давлении снижает энергозатраты, так как не требуется нагрев до высоких температур.
- Безопасность — минимизирует контакт оператора с токсичными, горючими или агрессивными веществами.
- Универсальность — применим для широкого спектра задач: отгонка растворителей, сушка, дистилляция, концентрирование, очистка и т. д. Используется в химической, фармацевтической, биотехнологической, пищевой и других отраслях.
- Масштабируемость — подходит для лабораторных и промышленных объёмов (от 50 мл до сотен литров).
Недостатки:
- Высокая стоимость оборудования — однако затраты окупаются за счёт высокой производительности и точности.
- Необходимость регулярного обслуживания — требуется калибровка, проверка герметичности системы, контроль работы вакуумного насоса.
- Трудоёмкость очистки — после каждого цикла работы необходимо тщательно очищать колбы, трубки и другие элементы от остатков веществ.
- Требования к навыкам оператора — для эффективной работы нужно понимать физико‑химические процессы и уметь настраивать параметры вакуума и температуры.
Критерии выбора
При подборе роторного испарителя следует учитывать:
- Химическую стойкость материалов — стекло, уплотнения и покрытия должны быть устойчивы к воздействию используемых растворителей (кислот, щелочей, галогенированных углеводородов и т. д.).
- Уровень автоматизации — модели с автоматическим подъёмом колбы, программируемыми профилями вакуума и температуры упрощают работу и повышают точность.
- Параметры вакуума — для работы с высококипящими растворителями или водой требуется глубокий вакуум и эффективная ловушка для паров.
- Габариты и размещение — настольные модели подходят для небольших лабораторий, промышленные установки требуют отдельного пространства.
- Объём колбы — должен соответствовать масштабу задач (от микрообъёмов до промышленных партий).
- Совместимость с дополнительными модулями — возможность подключения ловушек, датчиков давления и температуры, систем автоматического контроля.
Практические рекомендации
Для задач органического синтеза с объёмами от 50 мл до нескольких литров роторный испаритель — оптимальный выбор благодаря универсальности и эффективности.
Обращайте внимание на комплектацию: вакуумный насос и контроллер вакуума критически важны для стабильной работы.
При работе с пенящимися растворами используйте антипенные добавки или регулируйте скорость вращения и температуру для равномерного испарения.
Перед началом работы проверяйте герметичность системы — утечки вакуума снижают эффективность процесса.
Для агрессивных сред выбирайте модели с тефлоновыми уплотнениями и химически стойким стеклом.
Регулярно проводите профилактическое обслуживание — это продлит срок службы оборудования и обеспечит точность результатов.
