ОТРАСЛИ ПРИМЕНЕНИЯ:
- Сельское хозяйство.
- Строительная.
- Химическая.
ПРИМЕРЫ ПРИМЕНЕНИЯ:
Торф, краснозем, чернозем.
ПРЕИМУЩЕСТВА:
- ЭФФЕКТИВНОЕ ИЗМЕЛЬЧЕНИЕ
Два типа роликов – гладкие и зубчатые обеспечивают эффективный захват частиц пробы и их измельчение. - РЕГУЛИРОВКА КРУПНОСТИ
Два способа изменения крупности продукта:
установка разгрузочных решеток с отверстиями различного диаметра;
регулировка зазора между роликами и решеткой. - ОТСУТСТВИЕ ПЫЛЕНИЯ
Уплотнения в загрузочных и разгрузочных зонах снижают уровень пыления. - УДОБСТВО РАБОТЫ
Быстросъемная приемная емкость из нержавеющей стали. Комплектация поддоном для разгрузки растительных включений и камней. - СЕЛЕКТИВНОЕ ИЗМЕЛЬЧЕНИЕ
Свободный подвес роликов обеспечивает истирание сухих проб почвы без измельчения растительных включений и камней. - ОТКИДНАЯ РАЗГРУЗОЧНАЯ ВОРОНКА
Откидная разгрузочная воронка обеспечивает:
удобство разгрузки неизмельченных остатков пробы;
быструю очистку камеры измельчения и разгрузочной решетки. - ПОВОРОТНАЯ КАМЕРА
Поворот камеры на 90° и ее фиксация обеспечивают удобство замены роликов и регулировки их положения. - КАЧЕСТВЕННЫЕ ЗАПЧАСТИ
Ролики и ось вилки изготовлены из износостойкой стали ХВГ. Разгрузочные решетки изготовлены из нержавеющего перфорированного полотна. Мотор-редуктор Bonfiglioli (Италия).

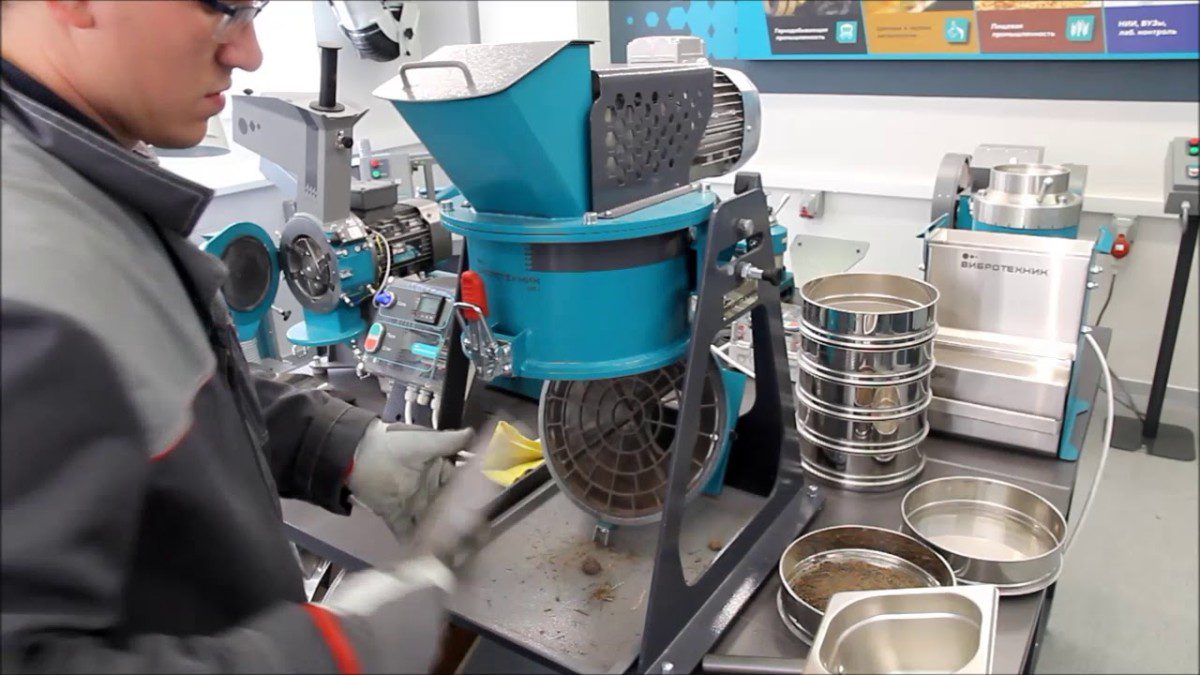

ОПИСАНИЕ УСТРОЙСТВА:

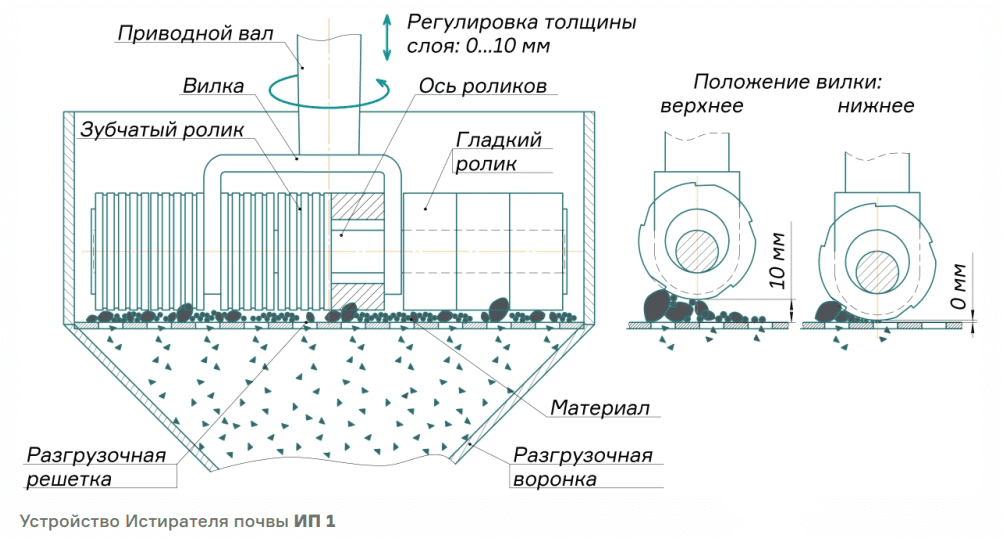

В состав истирателя входят: загрузочная воронка, корпус, смонтированная в нем вилка с роликами, разгрузочная решетка, воронка, приемная емкость, мотор-редуктор и рама.
Внутри корпуса расположена вилка, закрепленная на установленном в мотор-редукторе валу. Вилка предназначена для крепления оси, на которой свободно подвешено восемь роликов: 4 гладких и 4 зубчатых. Положение вилки по высоте изменяется регулировочной гайкой. В верхнем положении вилки ролики не соприкасаются с разгрузочной решеткой и могут отжиматься материалом на 10 мм, что обеспечивает минимальное переизмельчение материала. В нижнем положении вилки ролики поджаты к разгрузочной решетке; данное положение используется при измельчении твердых образцов почвы.
В нижней части корпуса закреплена откидная разгрузочная воронка, которая крепится к корпусу с помощью петли и двух быстрозажимных латчеров, что обеспечивает удобство очистки истирателя. В верхней части воронки выполнена подложка, на которую устанавливается разгрузочная решетка. К нижней части воронки двумя быстрозажимными латчерами крепится приемная емкость, предназначенная для сбора измельченной пробы.
Корпус закреплен на поворотной оси и крепится двумя фиксаторами. Для обслуживания истирателя предусмотрен поворот корпуса на 90°, что обеспечивает доступ к камере измельчения и вилке с роликами.
Принцип работы:
Проба почвы подается через загрузочную воронку в камеру измельчения, где попадает в пространство между роликами и разгрузочной решеткой. При запуске мотор-редуктора вал вилки и ось роликов начинают вращаться, при этом ролики (как гладкие, так и зубчатые) обкатываются по слою почвы, постепенно измельчая пробу. Частицы почвы измельчаются до 1 или 2 мм (в зависимости от установленной решетки), проходят сквозь отверстия в решетке и поступают в приемную емкость. Твердые включения (растения, камни) не измельчаются и остаются на решетке, не засоряя измельченную пробу.
