Переключение режима работы двойного монохроматора MSA-130 представляет собой ручной перевод двухпозиционного переключателя из положения “Addition” (сложение) в положение “Subtraction” (вычитание) и обратно без каких-либо дополнительных юстировок со стороны пользователя. Прибор является многофункциональным, компактным, удобным и надежным.
В режиме сложения дисперсий MSA-130 представляет собой стандартный двойной монохроматор (суммарное фокусное расстояние 260нм) с промежуточной щелью и чрезвычайно низким уровнем рассеянного света.
В режиме вычитания дисперсий MSA130 является перестраиваемым фильтром с регулируемой полосой пропускания и резким краем. Ширина выделяемого спектрального диапазона задается промежуточной щелью, а центральная длина волны устанавливается синхронным поворотом двух дифракционных решеток
Так как в режиме вычитания дисперсии ход лучей во второй половине двойного монохроматора полностью соответствует обратному ходу лучей в первой половине, то в результате осуществляется полная компенсация дисперсий и достигается нулевая дисперсия. Весь спектр, выделяемый промежуточной щелью, отображается на выходе второго монохроматора в виде одной пространственной линии.
MSA-130 имеет широкий выбор нарезных дифракционных решеток. Для достижения идеальной компенсации дисперсии в режиме вычитания (нулевой дисперсии) изготовитель тщательно следит за тем, чтобы дифракционные решетки обоих половин монохроматора являлись репликами, изготовленными из одной и той же матрицы.
Особенности конструкции
Входная, промежуточная и выходная щели MSA-130 имеют ручное управление и плавную микрометрическую регулировку ширины раскрытия. Входная и выходная щели расположены под углом 66° к вертикали.
Обе дифракционные решетки MSA-130 установлены на одной оси и приводятся в движение одним и тем же шаговым двигателем. Это позволяет обеспечить полную синхронность вращения решеток и высокую точность установки длины волны. Управление дифракционными решетками MSA130 производится от компьютера через USB интерфейс.
Конструктивно дифракционные решетки закреплены в едином держателе, который тщательно съюстирован нашими сервис-инженерами. Держатель с рабочим комплектом решеток установлен в приборе. По Вашему желанию прибор может быть дополнительно укомплектован одним или несколькими комплектами дифракционных решеток в держателях.
Смена дифракционных решеток в MSA-130 является простой и удобной (см. рисунок).
Для смены решеток достаточно открыть крышку на задней панели двойного монохроматора MSA-130, открутить два крепежных винта и извлечь держатель с дифракционными решетками. Держатель помещается в специальный бокс из комплекта ЗИП. Вновь выбранный комплект решеток устанавливается в корпус MSA-130 и фиксируется двумя винтами. Этого достаточно, чтобы идеально восстановить положение дифракционных решеток, соответствующее калибровке завода-изготовителя.
Комплект поставки MSA-130 содержит визир Sight, предназначенный для проверки текущей калибровки монохроматора пользователем. Визир содержит объектив-ахромат, устанавливается на выходную щель и используется для визуального наблюдения положения изображения известных спектральных линий относительно центра выходной щели. Спектральный диапазон работы визира: 200нм-2000нм.
Программное обеспечение двойного монохроматора MSA-130 содержит возможности оперативной коррекции калибровки пользователем.
Программное обеспечение также позволяет вычислить спектральную ширину линии, выделяемой монохроматором в режимах сложения и вычитания дисперсий в зависимости от установленной ширины входной, промежуточной и выходной щелей.

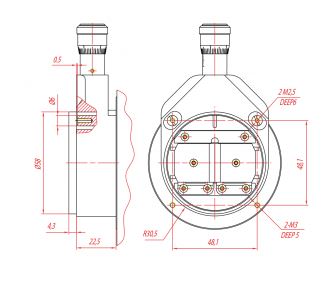

Выходная щель двойного монохроматора MSA-130 содержит два крепежных отверстия М2.5, позволяющие Вам при необходимости закрепить на корпусе щели Ваш собственный детектор. Два дополнительных отверстия M3 имеются на корпусе рядом с узлом щели. Расположение крепежных отверстий указано на рисунке.
Внимание: Во избежание выхода механизма щели из строя категорически запрещается закреплять на корпусе щели узлы весом более 1кг!
