- Чрезвычайно низкий уровень рассеянного света позволит Вам уверенно регистрировать на многоэлементном детекторе и стоксовы, и антистоксовые компоненты на расстоянии до 20 см-1 от линии возбуждения (с решетками 1200 штр/мм) без использования Notch или Edge-фильтров.
- Компактный длиннофокусный прибор (f=833 mm) с уникально высокой светосилой (F# 1:5.5) позволяет решать задачи, требующие высокого спектрального разрешения, и при этом не занимает много места в Вашей лаборатории, и даже является мобильным.
- М833i в режиме Imaging демонстрирует абсолютную компенсацию астигматизма и беспрецедентное пространственное разрешение вдоль выходной щели с сохранением идеального качества линии.
- Три пары дифракционных решеток (число штрихов и блеск решеток по выбору Заказчика) являются стандартной комплектацией прибора и обеспечивают широчайший диапазон решаемых задач.
- Два входных, два выходных порта могут быть укомплектованы полным набором аксессуаров производства СОЛАР ЛС: входные щели стандартные и скрещенные, турели фильтров разделения порядков, узлы согласования апертур и оптические волокна, детекторы и адаптеры для них.
- Полное компьютерное управление: щели, турели решеток и фильтров, переключение входных/выходных портов осуществляется через Full-Speed USB интерфейс.
- Программное обеспечение SolarLS.LAB обеспечивает автоматическую работу системы с многократным сканированием и сменой решёток и фильтров, получением панорамных спектров, их демонстрацией и автоматической сшивкой, а также обработкой спектров.
- Программные модули DLL и/или VI, поставляемые по Вашему требованию, позволяют организовать управление прибором из Вашей программы или LabVIEW.
Конфигурация прибора
М833 содержит два входных порта и два выходных порта. На входной порт устанавливается либо стандартная входная щель, либо (опционально) скрещенная входная щель. Прибор может поставляться с одним входным и/или одним выходным портом. Все спектральные щели автоматизированы, ширина щелей регулируется из программного обеспечения прибора. Конструктивно щель также содержит микровинт и имеет возможность ручной регулировки ширины раскрытия ножей.
М833 стандартно содержит три пары дифракционных решеток, установленные на двух турелях. Т.к. в М833 реализовано раздельное управление сканированием и сменой решеток, то каждая дифракционная решетка при сканировании спектра вращается вокруг оси, проходящей через ее центр. Это позволяет максимально приблизить реальную оптическую схему к расчетной и обеспечить высокое оптическое качество в реальном приборе.
Стандартная оптика представляет собой сферические и плоские зеркала с покрытием Al+MgF2, оптимизированным для высокой эффективности в УФ-области. Опционально прибор может содержать оптику с покрытием Al+SiO2 или с золотым покрытием для высокой эффективности в ИК-области спектра.
На выходные порты М833 могут быть установлены или две выходных щели, или одна выходная щель и детектор, или два детектора одновременно.
Прямой (Аксиальный) и боковой (Радиальный) выходные порты работают поочередно. Переключение между выходными портами осуществляется из программного обеспечения при помощи поворотного зеркала, которое в своем рабочем положении направляет излучение на боковой (Радиальный) выходной порт. Возможна поставка прибора с одним выходным портом (Аксиальным). Если радиальный выходной порт не используется, на него устанавливается заглушка.

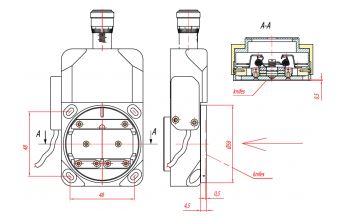

Выходная щель М833 содержит 4 крепежных отверстия М2.5, позволяющие Вам при необходимости закрепить на корпусе щели Ваш собственный детектор. Расположение крепежных отверстий указано на рисунке.
Внимание: Во избежание выхода механизма щели из строя категорически запрещается закреплять на корпусе щели узлы весом более 1 кг!
