- Высокая светосила (F=1:3,8), низкий уровень рассеянного света и высокое качество линии позволяет успешно применять М266 для решения самого широкого круга задач.
- Два выходных порта предоставляют возможность подсоединять к М266 или две выходных щели, или одну выходную щель и детектор, или два детектора одновременно.
- Версия М266i (Imaging) содержит компенсатор астигматизма и обеспечивает исправление астигматизма для обоих выходных портов прибора. Это позволяет использовать М266 в многоканальной спектроскопии с применением матричных детекторов не только в режиме суммирования строк (binning), но и в режиме двумерного изображения (Imaging).
- Управление М266 полностью автоматизировано. Сканирование спектра по длинам волн, смена дифракционных решеток, смена фильтров разделения порядков, регулировка ширины щелей и выбор выходного порта производится автоматически и управляется с помощью интеллектуального и простого в использовании программного обеспечения.
- Автоматический затвор предназначен для автоматического вычитания фона (темнового сигнала), а также для защиты детектора от излишней засветки источником излучения.
- Программное обеспечение SolarLS.LAB обеспечивает автоматическую работу системы с многократным сканированием и сменой решеток и фильтров, получением панорамного спектра, его демонстрацией, математической обработкой, печатью и сохранением для дальнейшего анализа, а также предоставляет широкие возможности для обработки и анализа спектра: калибровка интенсивности, автоматический поиск и анализ пиков, калькулятор спектров, аксонометрический спектр и многое другое.
- Программные модули DLL и/или VI поставляются по Вашему требованию в комплекте с М266 и позволяют организовать управление прибором из Вашей программы или LabVIEW.
Конфигурация
М266 содержит один входной порт и два выходных порта. На входной порт устанавливается либо стандартная входная щель, либо (опционально) скрещенная входная щель. Все спектральные щели автоматизированы, ширина щелей регулируется из программного обеспечения прибора. Конструктивно щель также содержит микровинт и имеет возможность ручной регулировки ширины раскрытия ножей.

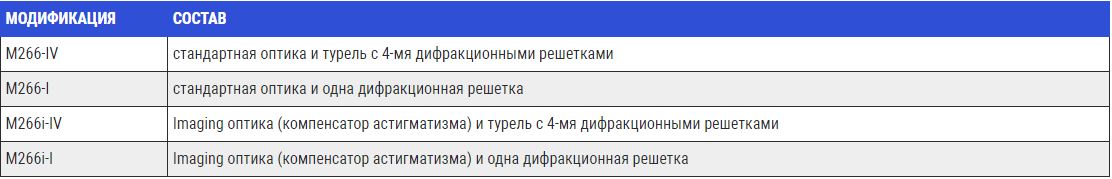

В зависимости от модификации, М266 может содержать либо турель из четырех дифракционных решеток, либо одну дифракционную решетку в держателе.
Стандартная оптика представляет собой сферические и плоские зеркала с покрытием Al+MgF2, оптимизированным для высокой эффективности в УФ-области. Опционально прибор может содержать оптику с покрытием Al+SiO2 или с золотым покрытием для высокой эффективности в ИК-области спектра.
На выходные порты М266 могут быть установлены или две выходных щели, или одна выходная щель и детектор, или два детектора одновременно.
Прямой (Аксиальный) и боковой (Радиальный) выходные порты работают поочередно. Переключение между выходными портами осуществляется из программного обеспечения при помощи поворотного зеркала, которое в своем рабочем положении направляет излучение на боковой (Радиальный) выходной порт. Возможна поставка прибора с одним выходным портом (Аксиальным). Если радиальный выходной порт не используется, на него устанавливается заглушка.

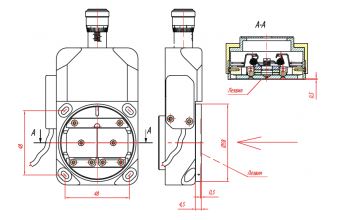

Выходная щель М266 содержит 4 крепежных отверстия М2.5, позволяющие Вам при необходимости закрепить на корпусе щели Ваш собственный детектор. Расположение крепежных отверстий указано на рисунке:
Внимание: Во избежание выхода механизма щели из строя категорически запрещается закреплять на корпусе щели узлы весом более 1кг!
