ОТРАСЛИ ПРИМЕНЕНИЯ:
- Горнодобывающая.
- Металлургическая.
- Строительная.
- Химическая.
ПРИМЕРЫ ПРИМЕНЕНИЯ:
Ферросплавы, руды, уголь, шлаки, керамика, стекло, известняк, сода, смальта, трепел.
ПРЕИМУЩЕСТВА:
- ЭФФЕКТИВНОЕ ИЗМЕЛЬЧЕНИЕ.
Селективное измельчение крупных частиц материала без переизмельчения всей пробы. Эффективное измельчение за счет высокочастотного воздействия. - НЕПРЕРЫВНЫЙ РЕЖИМ РАБОТЫ.
Для непрерывного режима работы предусмотрен разгрузочный патрубок. Возможность работы «под завалом» — без дозировки дробимого материала. - ЛАБОРАТОРНОЕ ПРИМЕНЕНИЕ.
Благодаря своим малым габаритам и энергоемкости подходит для лабораторного применения. - УДОБСТВО ОБСЛУЖИВАНИЯ.
Устройство натяжения клиноременной передачи. - РЕГУЛИРОВКА КРУПНОСТИ.

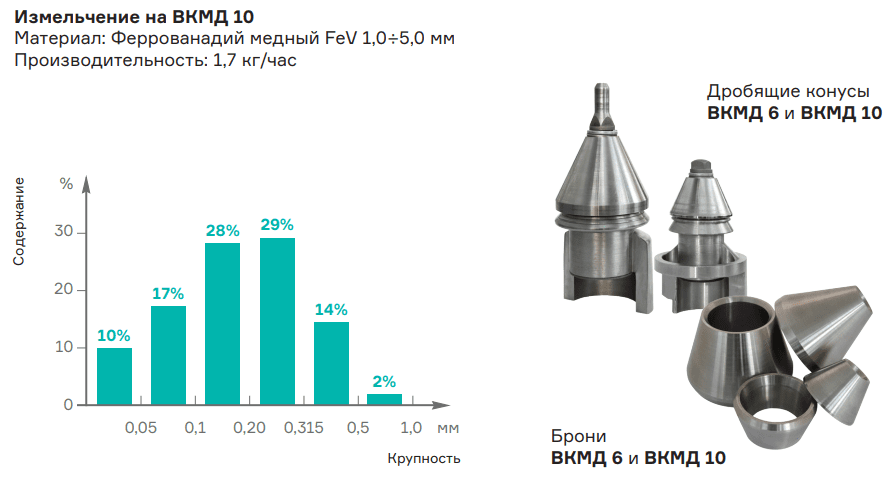

Четыре способа изменения крупности продукта:
— регулировка зазора между бронями;
— изменение частоты вращения ведущего дебаланса (3 скорости);
— установка короткого или длинного пальца дробящего конуса;
— регулировка амплитуды колебаний дробящего конуса. - БЕСПЕРЕБОЙНОСТЬ РАБОТЫ.
Прокручивание дробящего конуса внутри ведомого дебаланса исключает поломку при попадании недробимого тела. Упорная резьба S120x3 исключает заклинивание и обеспечивает надежную регулировку зазора между бронями. Крыльчатка и вентиляционные отверстия предназначены для охлаждения подшипников дебалансов. - КАЧЕСТВЕННЫЕ ЗАПЧАСТИ.
Внутренняя и наружняя брони изготовлены из закаленной инструментальной стали ХВГ. Подпятник ведомого дебаланса изготовлен из бронзы.
ОПИСАНИЕ УСТРОЙСТВА
В вибрационной конусной дробилке измельчение происходит за счет истирания — одновременной деформации сжатия и сдвига.

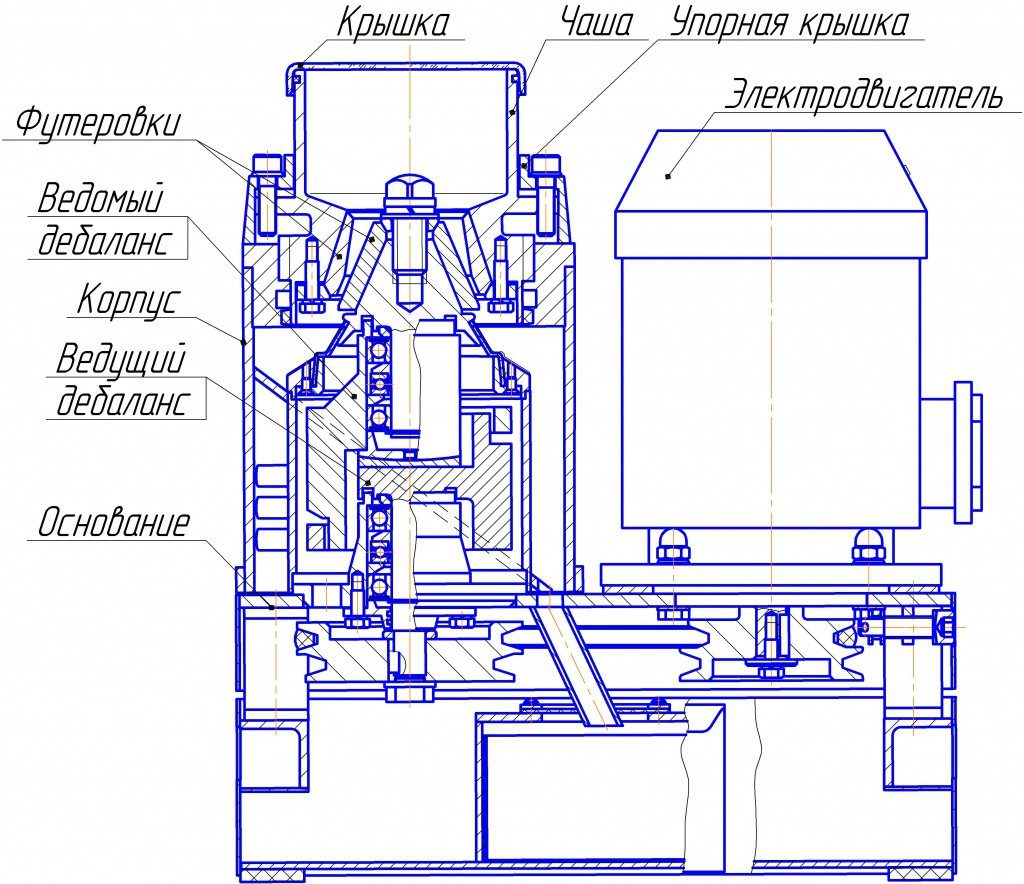

Основными составными частями дробилки конусной лабораторной являются: основание, цилиндрический корпус, дробящий конус, чаша, ведомый и ведущий дебалансы и электродвигатель.
Дробящий конус и чаша защищены футеровками конической формы — внутренней и наружной бронями.

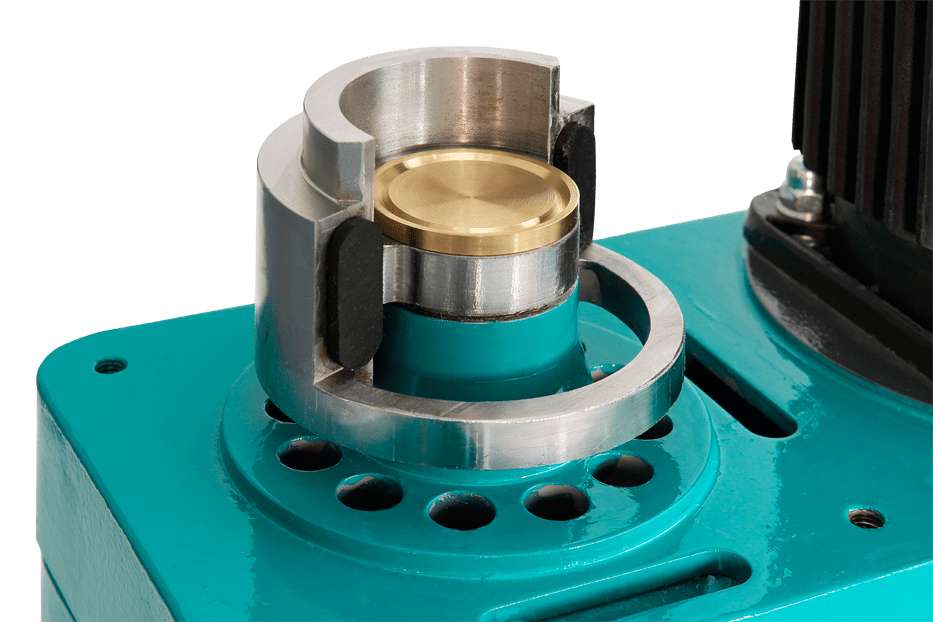

Корпус представляет собой два соосно установленных цилиндра — наружный и внутренний. В полости, образованной внутренним цилиндром и основанием, расположены ведущий и ведомый дебалансы.
Чаша ввинчивается в резьбу наружного цилиндра корпуса. С чашей соединена упорная крышка, за счет вращения которой изменяется расстояние между внутренней и наружной бронями; тем самым задаётся крупность конечного продукта.
Крутящий момент от электродвигателя передается через ременную передачу на ведущий дебаланс.
В дробилке возможна установка длинного или короткого пальца дробящего конуса. При установке длинного пальца, его верхняя часть фиксируется шарниром, обеспечивая «подвес» верхней точки конуса. При работе дробилки с длинным пальцем обеспечивается более равномерный гранулометрический состав продукта.
Принцип работы.
Дробимый материал загружается в воронку чаши, откуда поступает в дробящую полость, образованную поверхностями наружной и внутренней броней. При вращении дебалансов возникает центробежная сила, при этом дробящий конус с внутренней броней совершает планетарную обкатку по внешней.
Частицы материала заклиниваются между бронями и подвергаются одновременно деформациям сжатия и сдвига. Брони образуют две зоны дробления: клиновидную — для предварительного дробления и калибровочную – для доизмельчения. Измельченный материал попадает на направляющую в корпусе и за счет вибрации и силы тяжести разгружается через патрубок.
