В конструкции хроматографа отсутствуют дефицитные западные компоненты, узлы или детали. Такой подход позволяет обеспечить стабильность и ритмичность производственного процесса, короткие сроки поставки, исключает санкционную зависимость от третьих стран и позволяет предоставлять пользователям увеличенный гарантийный период в 2 года. Сервисная и методическая поддержка непосредственно от производителя из РФ и сертифицированных им инженеров делает вашу работу комфортной и предсказуемой, что бы ни происходило на мировой арене.
В вашем распоряжении на складе в Подмосковье всегда большой запас расходных материалов, деталей, готовых узлов, электронных плат и компонентов вне зависимости от внешнеполитической конъюнктуры.
Для управления всеми модулями прибора и обработки результатов анализа используется российское ПО Мультихром, соответствующее 21 CFR part 11, GxP, ГОСТ Р 57680, ГОСТ ИСО 17025, приложению 11 к правилам GMP ЕАЭС. Скороход подключается к ПО напрямую по протоколу Ethernet без использования АЦП или других «прокладок». Таким образом, в рамках локальной сети предприятия для авторизованных IP-адресов может быть организован безопасный удаленный доступ к прибору для обработки данных или взаимодействие с ПО нескольких приборов по типу «клиент-сервер».Для фармацевтических предприятий предусмотрена квалификация (IQ/OQ) ПО и прибора.Приятным бонусом служит возможность бесшовного подключения в ПО Мультихром и полнофункционального управления детекторами западных Производителей: Agilent, Shimadzu, Sedere и т.д. в рамках единой ВЭЖХ-системы «Скороход».

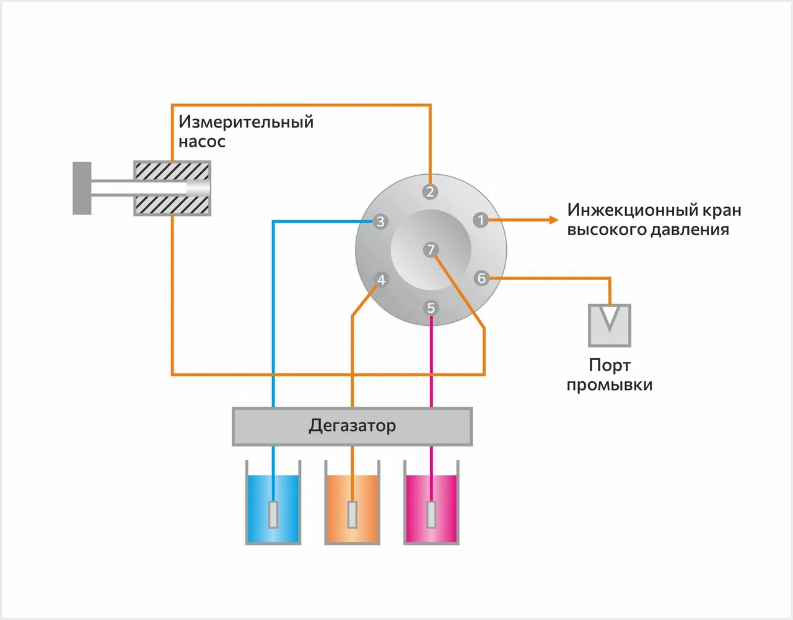

Установка 7-портового крана низкого давления позволяет выбирать промывочные жидкости из трёх, комбинировать их и создавать собственные программы промывки для самых требовательных применений. Максимальное рабочее давление 65 МПа делает возможной работу с колонками вплоть 1,7 мкм в зависимости от их геометрии используемых элюентов.

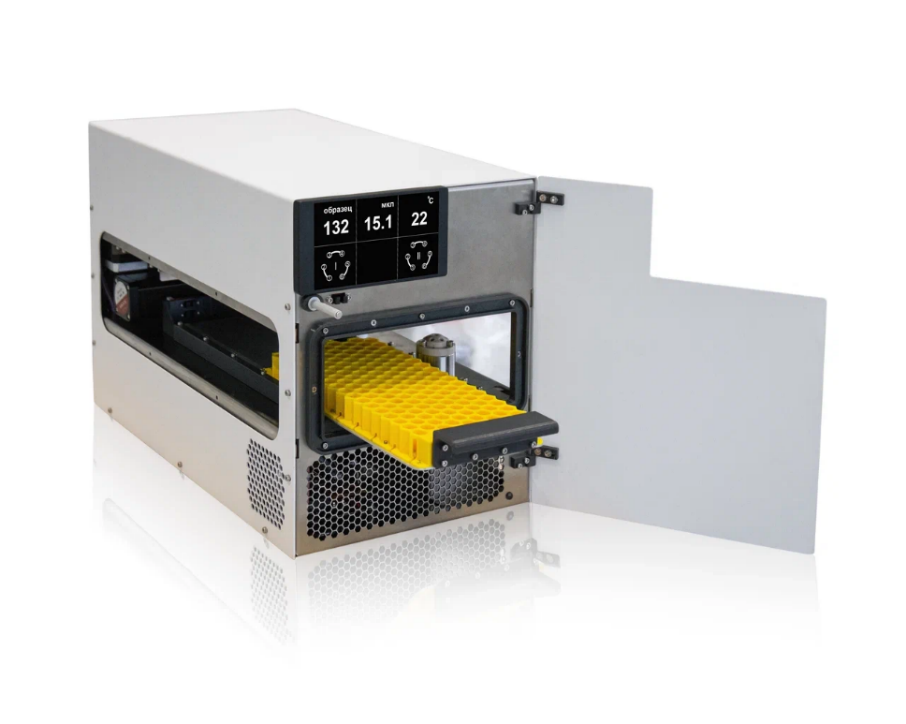

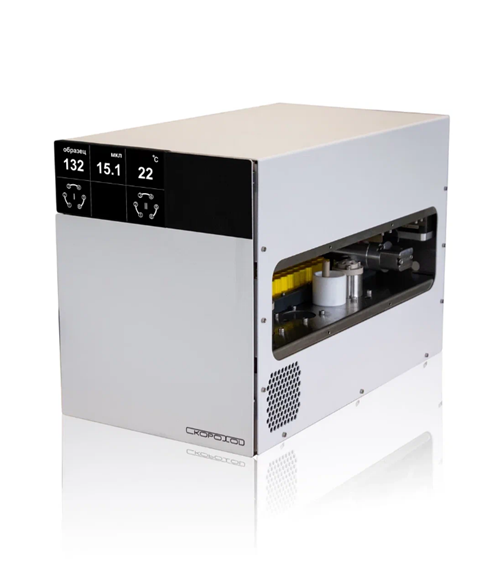

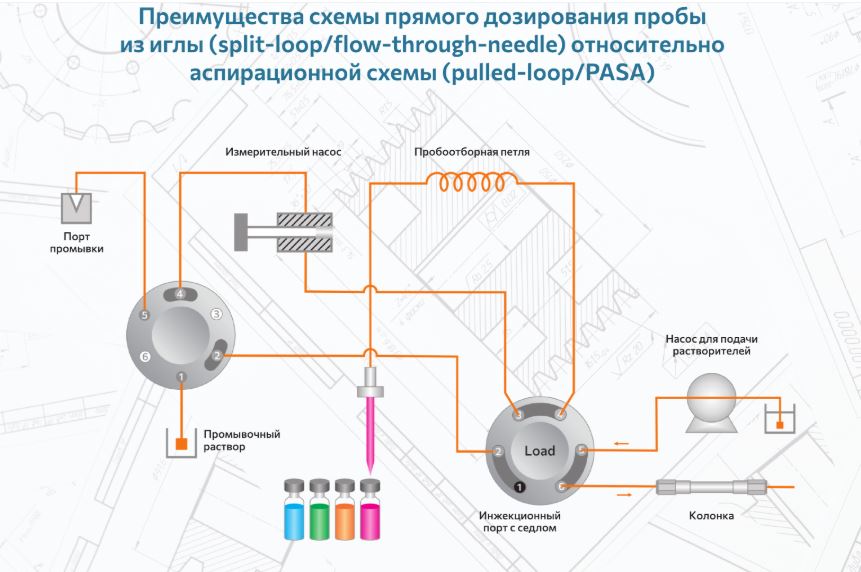

Единственный на российском рынке автодозатор прямого дозирования пробы из иглы (split-loop)
Все крупнейшие мировые производители ВЭЖХ-систем (Shimadzu, Agilent, Thermo,Waters) используют именно эту конструкцию, обладающую рядом преимуществ по сравнению с более простой в исполнении, но морально устаревшей и имеющей ряд существенных недостатков для пользователя конструкцией аспирационного типа (pulled-looptype или PASA), которую применяют китайские производители, а также европейскиеи корейские OEM-поставщики.
- Отбирается только аналитический объем пробы. Проба не тратится зря.
В автодозаторах аспирационного типа (pulled-loop) всегда отбирается дополнительный объем пробы плюс к аналитическому. Это необходимо, чтобы повторяемо дозировать пробу и заполнить длинную буферную трубку, присутствующую в конструкции таких автодозаторов. При этом дополнительный объем отбираемой пробы в среднем достигает до 4-х – 5-ти аналитических объемов пробы.
- Не нужно тратить время на подбор промывочной жидкости или режима дозирования
В автодозаторах прямого дозирования пробы из иглы (split-loop) всасывающая линия (игла + петля) непрерывно промывается подвижной фазой, а промывочная жидкость используется только для отмывки внешней поверхности иглы. В автодозаторах аспирационного типа (pulled-loop) промывочную жидкость необходимо подбирать каждый раз в зависимости от методики, так как она должна отмывать и внутреннюю поверхность всасывающей линии, и внешнюю поверхность иглы, внося большой вклад в суммарный кросс-перенос системы. Неоптимальный подбор промывочной жидкости приводит к резкому возрастанию кросс-переноса. В автодозаторах прямого дозирования пробы эта возможность исключена.
- Нулевой кросс-перенос
— отсутствие избыточных узлов в схеме: буферной трубки, трансферной линии между инжекционным портом и дозирующим краном высокого давления
— проточный дизайн узла ввода пробы: инжекционный порт соосен плоскости вращения дозирующего крана.
-непрерывная промывка иглы внутриподвижной фазой и снаружи промывочной жидкостью

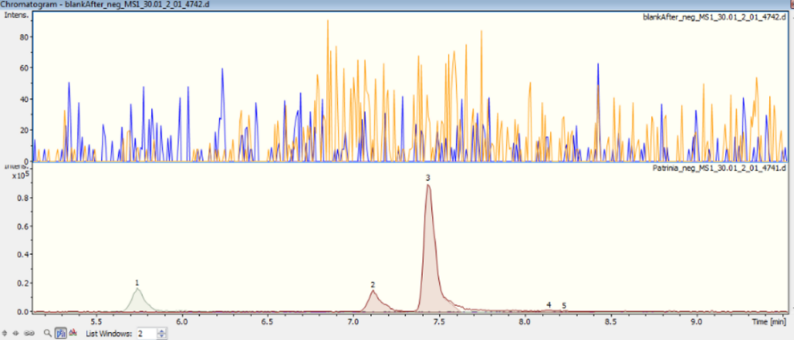

Масс-спектры, полученные на BrukerMaxis Impact HD (Q-TOF) с хроматографом «Скороход» в качестве фронтального ВЭЖХ: сверху –– пустая проба; снизу –– растительный экстракт. Условия: однократная промывка.
- Высокое быстродействие и производительность автодозатора
Один цикл инжекции с промывкой всасывающей линии до и после инжекции составляет всего 50 с (на уровне Agilent 1260– 51 c). Автодозаторы аспирационного типа, в среднем, будут в 1,5 – 2 раза медленнее. С автодозатором прямого дозирования пробы из серии «Скороход» вы можете быть уверены в высокой производительности вашей лаборатории, и не только не тратить зря пробу, но и время.
- Высокая повторяемость дозирования пробы (ОСКО) и точность, не подверженные рискам неоптимального подбора промывочной жидкости.
Специальные возможности, предлагаемые автодозатором «Скороход»

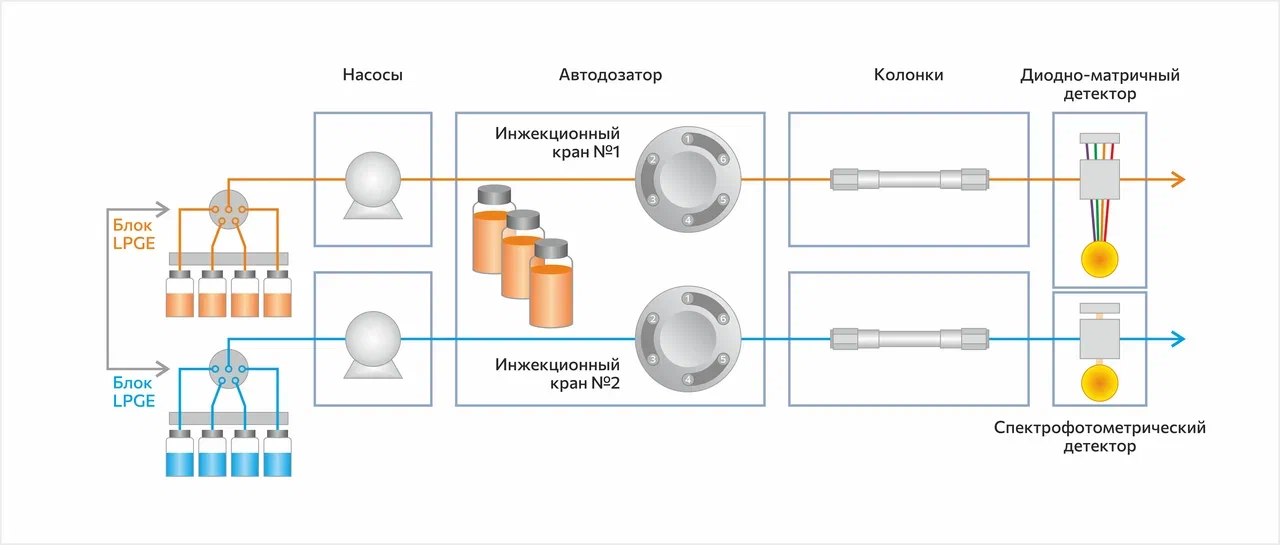

- Дополнительный инжекционный кран высокого давления
Реализация двухканальных схем позволяет в 2 раза увеличить производительность вашей лаборатории.
Схема позволяет реализовать последовательное или одновременное инжектирование в 2 аналитических канала: проанализировать одну и ту же пробу в разных хроматографических условиях или на разных детекторах, что может быть полезно как при разработке методик, так и при контроле качества (например, параллельный анализ пробы на органические кислоты и витамины). Можно проводить разные тесты единовременно, например, определять родственные примеси в готовой форме и эффективность АФС. При этом время анализа сократится вдвое по сравнению с традиционной одноканальной схемой.
- Выбор промывочной жидкости
Для самых требовательных применений, например, при МС-детектировании реализована возможность выбора промывочной жидкости из 3-х, которая вкупе с программируемым алгоритмом промывки исключает кросс-перенос даже при работе со сложными образцами, склонными к адсорбции на поверхности иглы.
Детекторы с двойным температурным контролем
Температурный контроль оптической схемы и измерительной ячейки фотометрических детекторов позволяет снизить дрейф от 2-х до 10-ти раз по сравнению с китайско-российскими решениями, лишенными термостатирования. Уровень дрейфа (е.о.п./ч) согласуется с лучшими западными решениями согласно ОТ и МП: 10^(-4).
Два независимых контура контроля температуры оптического блока с измерительной ячейкой в рефрактометрическом детекторе способствуют его быстрому выходу на режим – всего 30 мин.
Возможность работы со ВСЕМИ органическими растворителями в рамках единой конфигурации
Все материалы, используемые в конструкции Скорохода, обладают инертностью даже к специфическим растворителям, таким как ТГФ, МТБЭ, ДМФА, ДМСО, ГФИП, применяемыми в ГПХ органорастворимых полимеров, а также к растворителям обращенной и нормальной фазы.
Уплотнения плунжеров, роторы кранов высокого и низкого давления, колпачки обратных клапанов сделаны из стойких полимерных материалов.

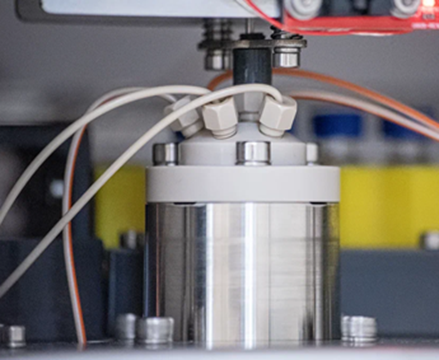

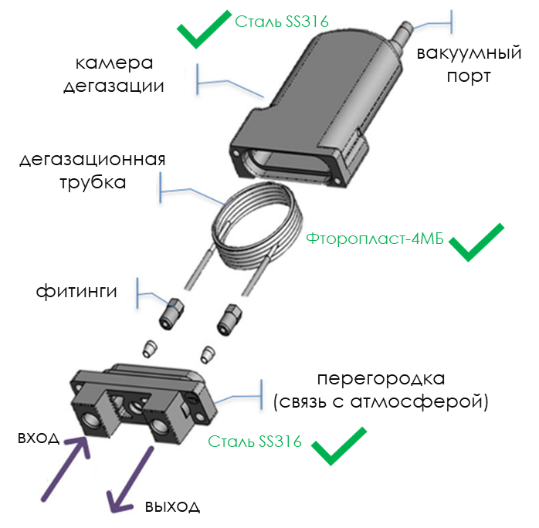

Камеры дегазации и вакуумный насос дегазатора являются собственной разработкой, что уникально даже по меркам крупнейших западных производителей (Shimadzu, Agilent, Thermo, Waters). Они не содержат в своем составе ПЭЭК, как камеры Systec (США) или Flom (Япония) в своем стандартном исполнении, которыми комплектуются все другие ВЭЖХ-системы.
Полная локализация даже этих нишевых компонентов на семейном предприятии Sevko&Co, позволяет не только работать с любыми органическими растворителями, но и не зависеть от самых дорогих из заменяемых западных комплектующих (камер дегазации и вакуумного насоса) в составе любой ВЭЖХ-системы, при этом получить выигрыш в универсализации.

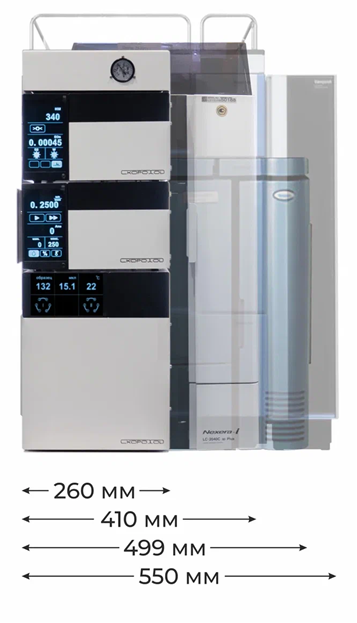

Компактность и технологичность
Максимально компактный дизайн Скорохода достигнут за счёт продуманной компоновки узлов внутри модулей и оригинальных инженерных решений:
совмещён инжекционный порт и дозирующий кран автодозатора, термостат колонок интегрирован в насос. Скороход на 35-50 % меньше, чем даже моноблочные решения западных производителей (например, i-seriesPlusShimadzu, AllianceWaters, VanquishThermo).

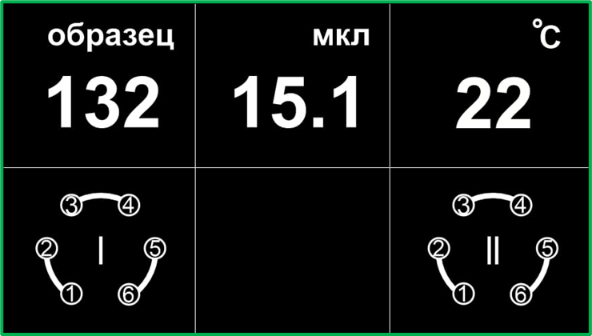

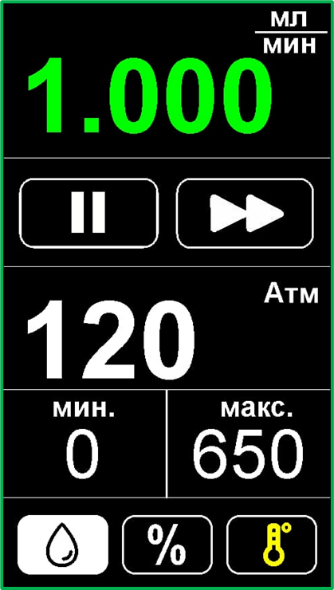

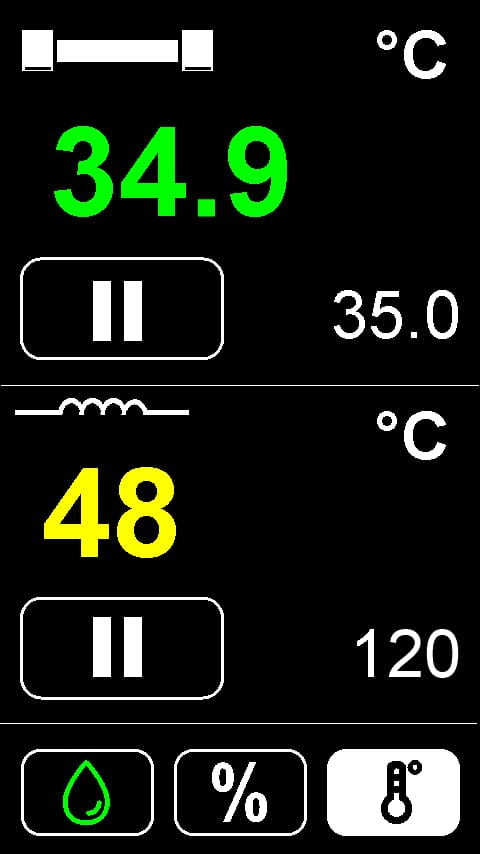

Большие сенсорные экраны
Большие сенсорные экраны на каждом модуле с читаемыми издалека установленными и текущими параметрами позволяют следить за надлежащей работой системы из любой точки лабораторной комнаты. В случае необходимости или для своего удобства оператор может воспользоваться дублирующим управлением даже в перчатках.
Короткоходовые насосы
Объем жидкости, прокачиваемый за один цикл дозирования, составляет всего 8 мкл благодаря чему видимые пульсации отсутствуют уже на физическом уровне, без дополнительной обработки сигнала в ПО.

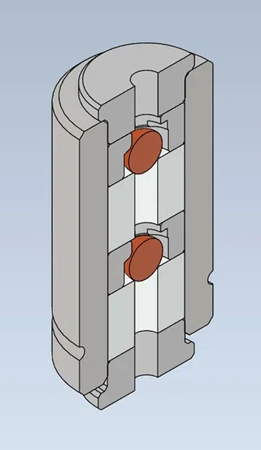

Двойные обратные клапаны сводят вероятность «залипания» к минимуму.
Встраиваемый в насос электромагнитный клапан на 2 или 4 канала позволяет автоматически заменять элюент при переходе с одной методики на другую, промывать/регенерировать колонку и смешивать компоненты на входе в линии низкого давления. При градиентном элюировании на стороне высокого давления с использованием двух насосов встраиваемый клапан обеспечивает страховку для полноценного градиентного элюирования в случае выхода из строя одного из насосов.
Система безопасности заботится об операторе и надлежащем функционировании ВЭЖХ
- датчики течи во всех модулях;
- датчик открытия двери автодозатора с блокировкой движения манипулятора с иглой гарантирует отсутствие травм оператора;

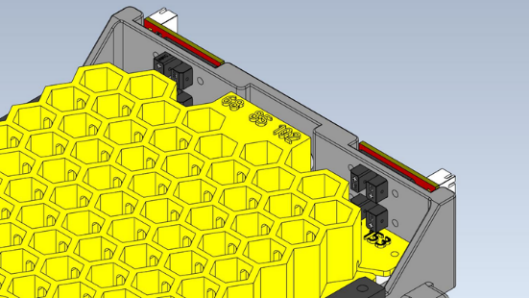

- датчик распознавания типа планшета и его наличия предотвращает неправильную установку планшета и повреждение иглы;
- датчик отсутствия виалы: игла никогда не заколет воздух;
- система защиты иглы от изгиба или излома;
- защита от выхода давления за установленные пределы;
- защита от перегрева источников излучения в фотометрических детекторах.

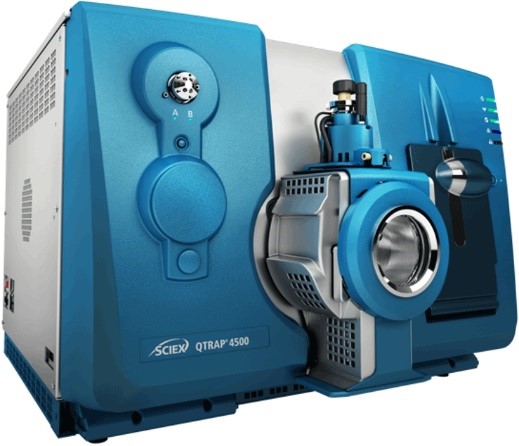

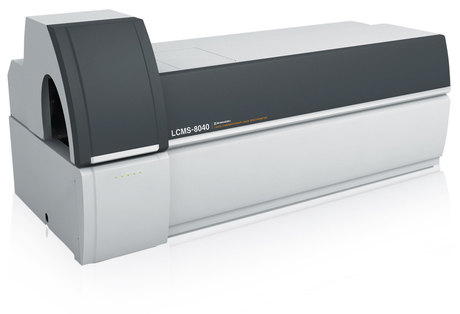

Скороход — ВЭЖХ для любого МС/МС-детектора
Скороход совместим с любыми МС/МС – детекторами, включая Sciex, Shimadzu, Bruker, Agilent и пр.). Надежное, апробированное и недорогое решение, сравнимое по стоимости с китайскими ВЭЖХ-МС/МС системами, но с привычной чувствительностью, знакомым дружественным интерфейсом, пригодное для серийных анализов и проб со сложной матрицей без необходимости очистки оптики после каждого анализа.
ПО Мультихром для управления всеми модулями ВЭЖХ «Скороход»
- соответствие 21 CFR part 11: разграничение прав доступа пользователей, журнал аудита, электронная подпись, ограничение доступа к первичным электронным данным;
- cсоответствие ГОСТ Р 57680, ГОСТ ИСО 17025, приложению 11 к правилам GMP ЕАЭС;
- возможность редактирования серии во время анализа;
- количественный анализ: метод градуировки, внутреннего и внешнего стандарта, метод стандартной добавки;
- обработка хроматограммы до окончания анализа (функция «snapshot»);
- продвинутые математические алгоритмы разделения соэлюирующихся пиков: разложение согласно экспоненциально модифицированной Гауссиане;
- возможность создания пользовательских формул и логических функций;
- предустановленные формы отчетов и возможность создания собственных;
- 3D-визуализация хроматографических данных для ДМД-1000;
- алгоритмы идентификации чистоты пика по спектру (метод углов, факторный метод);
- возможность создания базы данных эталонных спектров и использования ее для идентификации неизвестных веществ;
- модуль ГПХ для определения молекулярно-массовых характеристик полимеров.

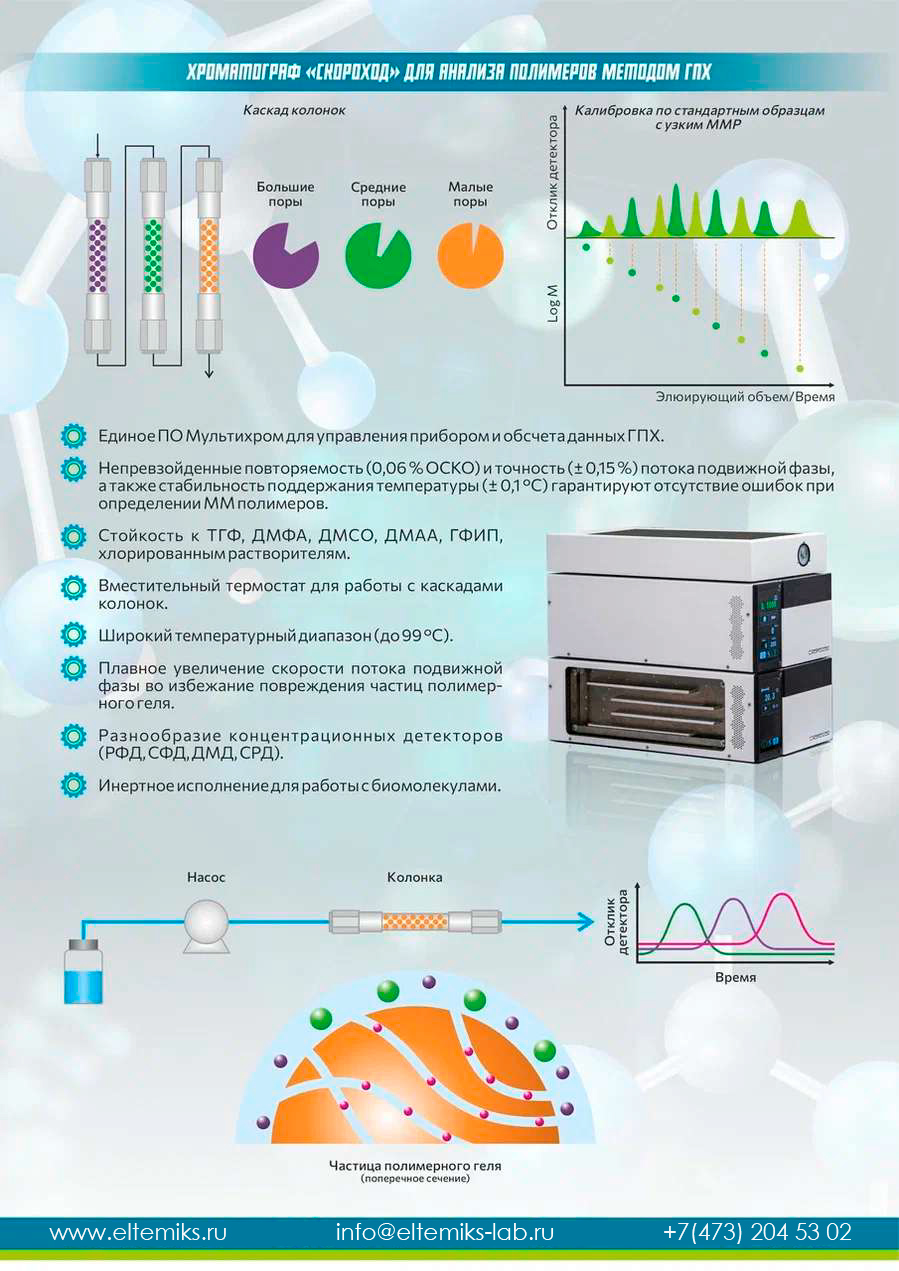

Модификация для эксклюзионной хроматографии полимеров (ГПХ/ГФХ)
Гель-проникающая (ГПХ), гель-фильтрационная или эксклюзионная хроматография — это разновидность жидкостной хроматографии, которая позволяет разделять макромолекулы по размерам их клубков в растворе при прохождении через пористый сорбент.
- Серия ВЭЖХ «Скороход» предлагает прецизионный насос с непревзойденной точностью установки скорости потока подвижной фазы ±0,15%. Такой высокий показатель является следствием прецизионно изготовленных на собственном производстве механических компонентов привода насоса (кулачкового вала, ползунов). Повторяемость скорости потока 0,06% ОСКО (на уровне ВЭЖХ Shimadzu и Thermo) позволяет получать одинаковые результаты определения молекулярной массы из раза в раз.
- Кроме того, в насосе Скорохода предусмотрена возможность постепенного увеличения скорости потока подвижной фазы до заданного, что позволяет предотвратить резкий скачок давления, и как следствие, необратимое повреждение частиц мягкого полимерного геля либо его упаковки в колонке.
- Типовая длина аналитической колонки для ГПХ – 300 мм. Таким образом, для проведения ГПХ полимеров колоночные термостаты должны вмещать не менее 4-х колонок длиной 300 мм, что с легкостью позволяет интегрированный в насос стандартный термостат из серии «Скороход».
- Термостаты колонок из серии «Скороход» поддерживают температуры вплоть до 100°С и позволяют проводить ГПХ полимеров любой химической природы, исключая полиолефины, для которых применяются специализированные высокотемпературные ГПХ-системы.
- Стабильность поддержания температуры колонок не менее важна, чем постоянство и точность скорости потока во избежание систематических ошибок при определении ММ. Флуктуации температуры приводят к изменению времени удерживания, и как следствие, неправильному определению ММ. При проведении анализа методом ГПХ важно быть уверенным, что температуры колонок при построении калибровочной зависимости и измерении реальных образцов идентичны. Стабильность поддержания температуры термостатов колонок из серии «Скороход» составляет ±0.1°C и исключает сдвиги времен удерживания.
Статьи и полезные материалы

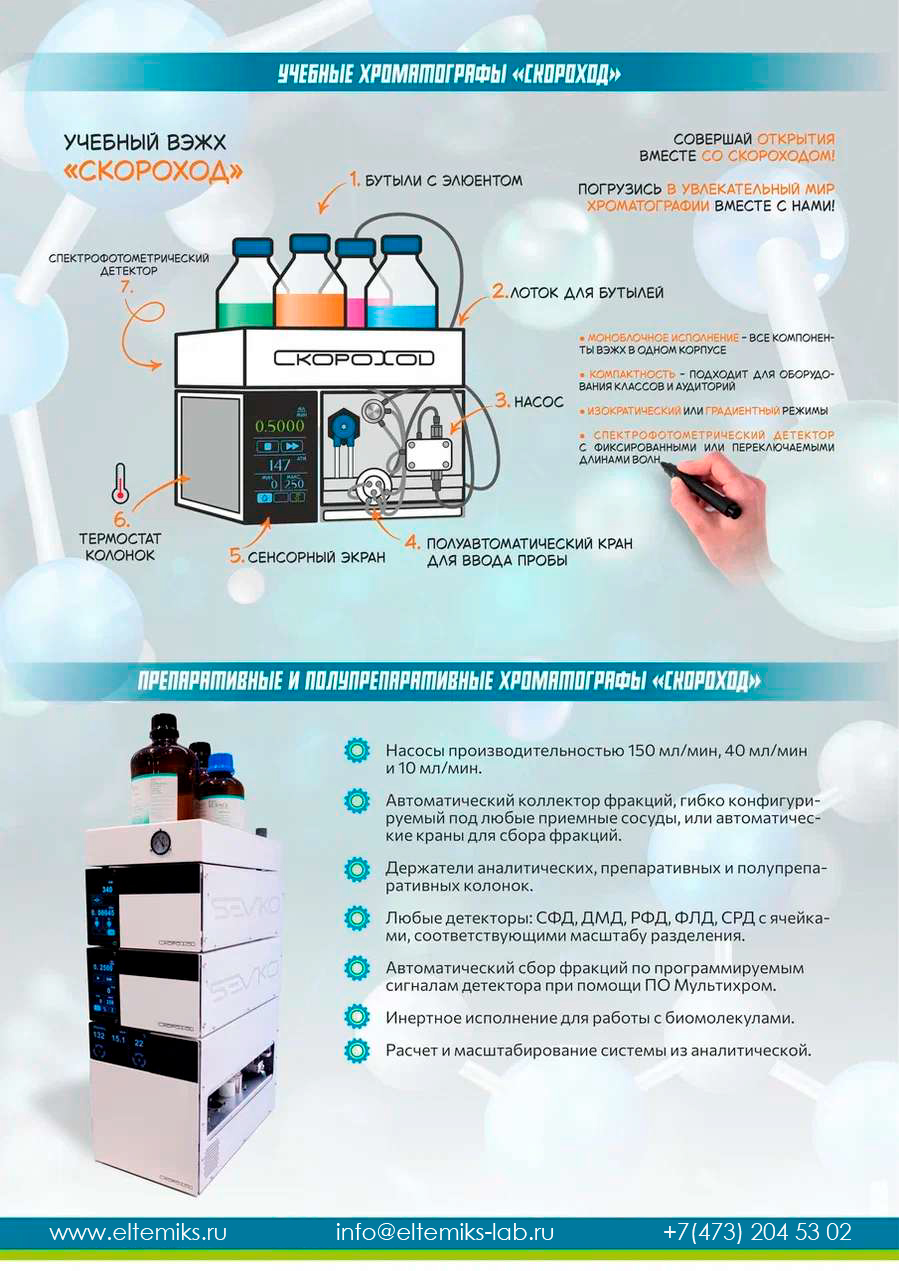

Брошюра Жидкостный хроматограф Скороход

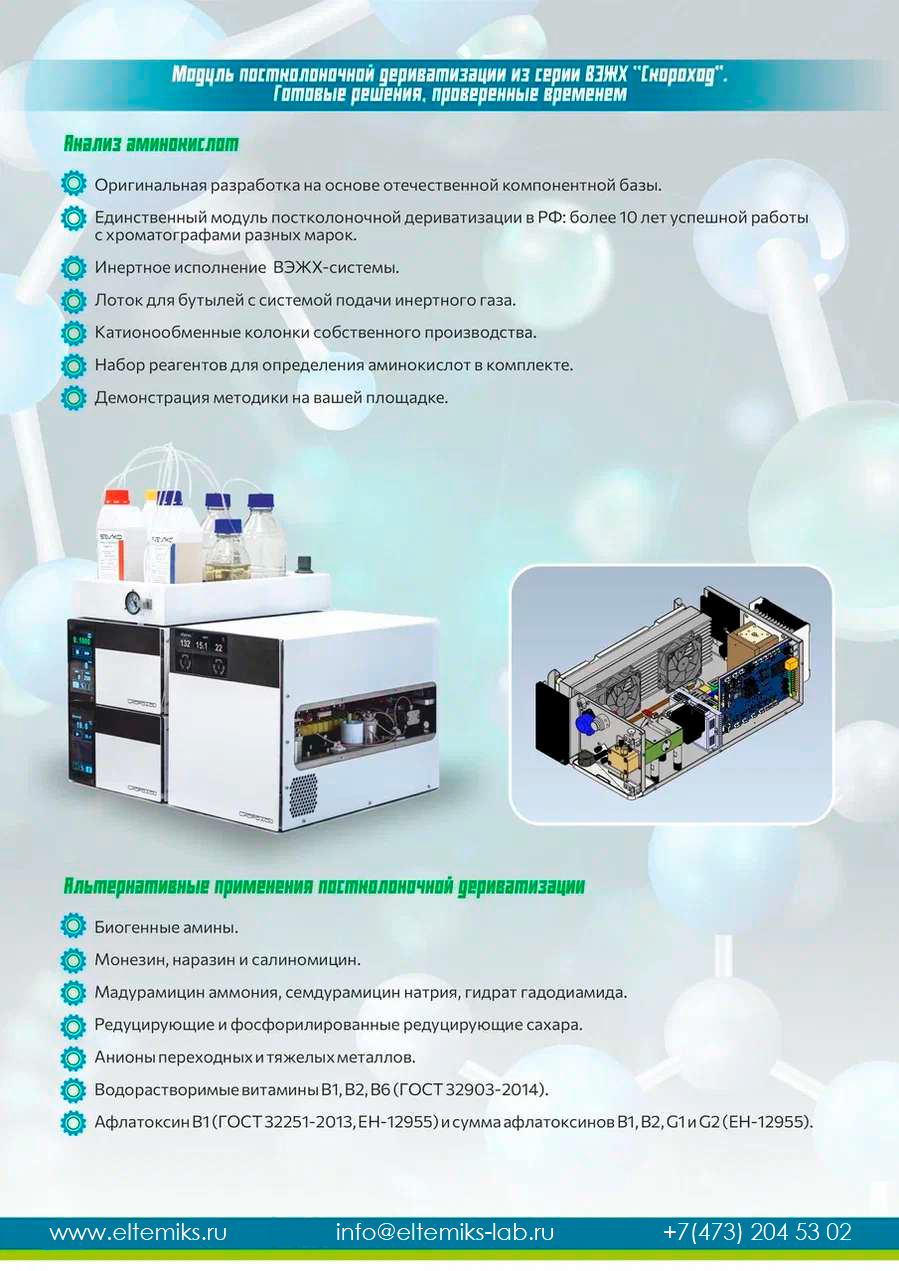

Брошюра Скороход аминокислотный анализатор АКА-1000
